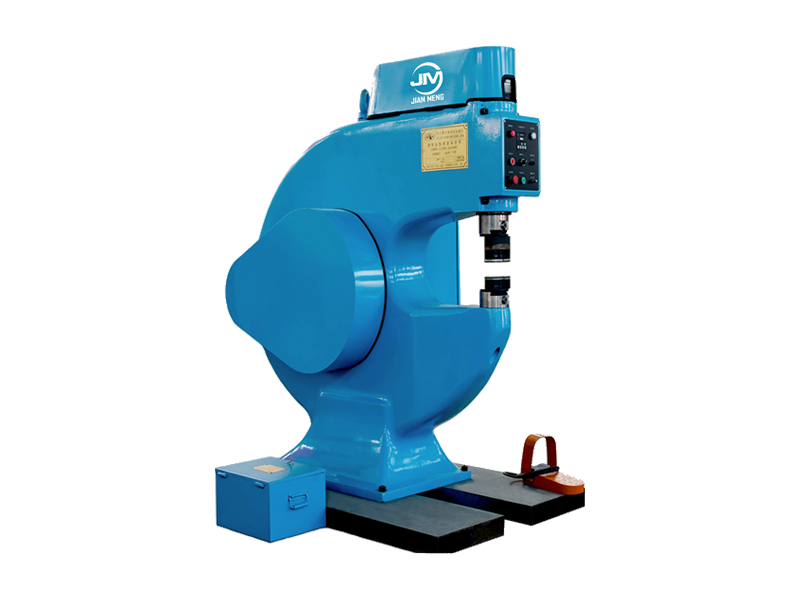

À l'ère de la fabrication avancée, les machines de formation de puissance servent d'atouts de base pour la déformation plastique métallique de précision, permettant la production de composants en forme de filet ou presque en forme de filet avec un rendement élevé, une répétabilité et une utilisation des matériaux (> 95%). Contrairement aux processus soustractifs (par exemple, l’usinage) qui génèrent des déchets, la formation de puissance tire parti d’une force mécanique contrôlée pour remodeler les tôles, bobines ou profils métalliques, en accord avec les exigences des industries qui donnent la priorité à la durabilité et à l’optimisation des coûts. Cet aperçu technique analyse systématiquement la technologie des machines de formation de puissance, y compris sa classification, les avancées techniques de base, les applications industrielles et les trajectoires futures, en mettant l'accent sur les mesures de performance quantifiables et les principes d'ingénierie.
1. Définition et principes techniques de base des machines de formation de puissance
Les machines de formation électrique sont des équipements automatisés ou semi-automatisés conçus pour déformer des matériaux métalliques (feuilles, bobines ou profils extrudés) par le biais d'un flux de plastique, sans ajout ou enlèvement de matériaux. Leur fonctionnement est régi par trois principes d’ingénierie fondamentaux :
- Contrôle de la déformation: maintenir une déformation uniforme (variation de la déformation <5% pour les composants critiques) pour éviter les défauts (par exemple, rides, encolures, ressorts).
- Synchronisation force-vitesse: l'adaptation de la force appliquée (1 à 10 000 kN) et de la vitesse de déformation (0,1 à 30 m/min) aux propriétés du matériau (p. ex. résistance à la résistance, ductilité) - par exemple, l'acier haute résistance (AHSS) nécessite des vitesses plus lentes (0,5 à 2 m/min) pour éviter la fissuration.
- Précision dimensionnelle: Obtenir des tolérances serrées (généralement ±0,01-0,1 mm pour les machines de qualité industrielle) via le contrôle de rétroaction en boucle fermée (par exemple, CNC, actionneurs servo-actionnés).
Les machines de formage à puissance sont classées par leur mécanisme de déformation, chacune optimisée pour des géométries spécifiques de pièce à travailler, des types de matériaux et des échelles de production. Voici une ventilation technique des types courants, y compris leurs principes de travail et leurs paramètres de performance de base:
2.1 Machines de formation de rouleaux
Principe de fonctionnement: plie en continu des bobines métalliques (largeur: 50-2000 mm) ou des feuilles à travers une série séquentielle de rouleaux usinés de précision (généralement 6-24 paires de rouleaux). Chaque rouleau applique un pliage incrémental (1-5° par passage) jusqu'à ce que le profil de section transversale final soit atteint.
Spécifications techniques de base:
- Vitesse de production: 5-30 m/min (varie selon l'épaisseur du matériau: 0,3-6 mm pour l'acier, 1-10 mm pour l'aluminium).
- Tolérance du profil: ± 0,05-0,2 mm (critique pour les composants d'entreverrouillage tels que les studs structurels).
- Matériel du rouleau: acier à outils à travail à chaud H13 (pour la résistance à l'usure; durée de vie: 500 000 + mètres pour l'acier doux).
Variantes clés :
- Formage à froid: fonctionnement à température ambiante (idéal pour l'acier doux, l'aluminium) - dominant dans la construction et l'automobile.
- Rollage à chaud: 500-900 ° C (pour les alliages à haute résistance comme l'acier Q960) - utilisé dans les cadres de machines lourdes.
2.2 Machines à former par étirement
Principe de fonctionnement: Serre les ébauches métalliques (taille: 0,5-12 mm d'épaisseur, jusqu'à 3 m × 6 m) aux bords et les étirer (contrainte de traction: 5-25%) sur une matrice rigide (en alliage d'aluminium ou en acier) pour former des contours courbes ou composés complexes.
Spécifications techniques de base:
- Force de traction maximale: 10-500 kN (réglable via systèmes hydrauliques/pneumatiques).
- Uniformité de contrainte: ±2% (critique pour les composants aérospatiaux pour éviter la défaillance de fatigue).
- Compatibilité des matrices: matrices interchangeables (pour un changement rapide de produit; < 30 minutes pour les petites matrices).
Applications clés Driver: Excellent pour former des pièces à faible rides et de haute précision (par exemple, des peaux d'ailes d'avions, des rails de toit automobiles) où le pliage traditionnel ne parvient pas à obtenir une courbure lisse.
2.3 Machines à hydroformage
Principe de travail: Utilise un fluide hydraulique à haute pression (10-100 MPa) pour presser des tôles/tubes métalliques contre une cavité de matrice, permettant la formation de formes complexes, creuses ou asymétriques.
Spécifications techniques de base:
- Contrôle de la pression du fluide: ± 0,5 MPa (pour une épaisseur de paroi constante - cible: < 10% de variation d'épaisseur).
Temps de cycle: 30-180 secondes par pièce (varie selon la complexité de la pièce).
- Compatibilité des matériaux: métaux ductiles (aluminium, cuivre, acier à faible teneur en carbone) et alliages avancés (par exemple, Ti-6Al-4V pour l'aérospatial).
Avantage clé: élimine les coutures de soudure (par rapport aux composants assemblés), améliorant l'intégrité structurelle de 20 à 30%.
2.4 Machines de formation de frein de presse de tôle
Principe de fonctionnement: Utilise un vérin hydraulique/pneumatique (force: 10-2000 kN) pour presser une tôle contre une matrice en forme de V ou personnalisée, créant des courbes linéaires (plage d'angle: 0-180°).
Spécifications techniques de base:
- Tolérance de flexion: ±0,1° (pour les pièces de précision comme les boîtiers électriques).
Profondeur de la gorge : 100 à 1500 mm (détermine la longueur maximale de la partie).
- Niveau d'automatisation: contrôlé par CNC (jusqu'à 12 axes) pour des pièces à plis multiples (par exemple, supports de tôle avec plis 5 +).
3. Avancées techniques : Automatisation et intégration Industrie 4.0
Les machines modernes de formation de puissance ont évolué au-delà du fonctionnement mécanique, alimentées par l'automatisation et la numérisation pour répondre aux exigences de la fabrication à haut mélange et en grand volume.
3.1 Technologies d'automatisation
- Systèmes de contrôle CNC: Équipé de CNC avancé (par exemple, Siemens Sinumerik, Fanuc 31i) pour le réglage en temps réel de la force, de la vitesse et de la position du rouleau / matrice. Permet :
- Stockage de programme pour plus de 1 000 profils (profilage en rouleau) ou séquences de pliage (freins à presse).
- Correction des erreurs en cours de processus (p. ex., compensation du relèvement en AHSS par une surpliage de 1 à 3°).
Remplacement des systèmes hydrauliques dans les applications de précision (par exemple, la mise en forme), réduisant la consommation d'énergie de 20 à 30% et améliorant le temps de réponse (< 50 ms).
- Manipulation automatique des matériaux: alimentateurs de bobines intégrés, chargeurs / déchargeurs robotiques et systèmes de vision pour:
- Intervention manuelle zéro (production d'éclairage 24/7).
- Précision d'alignement du matériau: ± 0,05 mm (critique pour la formation en rouleau de profils d'entreverrouillage).
3.2 Intégration de l'Industrie 4.0
- Maintenance prédictive : les capteurs surveillent les paramètres clés (par exemple, vibration du rouleau <0,1 mm, température de l'huile hydraulique 40-60°C) et utilisent des algorithmes d'IA pour prédire la défaillance des composants (par exemple, usure du rouleau, fuite d'étanchéité) — réduisant les temps d'arrêt non planifiés de 40-50%.
- Analyse de données en temps réel : les machines connectées à l’IoT transmettent des données de production (OEE: Efficacité globale de l’équipement, taux de défaut, temps de cycle) à des plateformes cloud (par exemple, MES: Manufacturing Execution Systems) pour l’optimisation des processus.
- Jumeaux numériques : des répliques virtuelles de machines simulent des séries de production pour valider de nouveaux profils (formage de rouleaux) ou des séquences de flexion (freins de presse), réduisant le temps de mise en place de 50% et réduisant les déchets de matériaux des séries d’essai.
4. Applications industrielles par secteur
Les machines de formation de puissance sont omniprésentes dans toute la fabrication, chaque secteur exploitant des technologies spécifiques pour répondre à des exigences de performance uniques:
4.1 Construction et infrastructure
- Formage en rouleau: Produit des composants structurels (par exemple, canaux en C, purlins en Z, panneaux de toiture en métal) en acier galvanisé (0,8-2,0 mm) ou en aluminium (1,0-3,0 mm). Moteur clé : vitesse de production élevée (15-25 m/min) pour les projets de construction à grande échelle.
- Hydroformage: Crée des éléments architecturaux de forme personnalisée (par exemple, panneaux de façade courbes, balustrades décoratives) en alliage d'aluminium 6063.
4.2 Automobile et transport
- Roll Forming: fabrique des rails de cadre automobile (AHSS: 1,5-3,0 mm) et des poutres de porte - bénéficie d'un rapport résistance-poids élevé et de faible coût.
- Tension: Forme les panneaux de toit en aluminium et les composants d'échappement en titane (pour les véhicules haute performance) — assure une précision aérodynamique (tolérance ± 0,1 mm).
- Hydroformage: Produit des pièces complexes comme les berceaux du moteur et les rails de carburant (réduisant le nombre de pièces de 30 à 50% par rapport aux assemblages soudés).
4.3 Aérospatiale et défense
- Formation d'étirement: critique pour les composants en alliage de titane (Ti-6Al-4V) et d'aluminium-lithium (Al-Li) (par exemple, les peaux d'ailes, les panneaux du fuselage) - nécessite une uniformité de contrainte < 3% pour répondre aux normes de fatigue aérospatiale (par exemple, ASTM E466).
- Hydroformage: Forme des tuyaux Inconel 718 (un superalliage à base de nickel) pour les moteurs à réaction - résiste aux températures élevées (jusqu'à 650 ° C) et à la pression.
4.4 Biens de consommation et appareils électroménagers
- Presse de freinage: Fabrice des pièces en tôle pour réfrigérateurs, machines à laver et unités HVAC (acier doux 0,5-1,5 mm) - bénéficie d'un changement rapide (10-15 minutes) pour une production à faible volume et à haut mélange.
- Roll Forming: Produit des profils en aluminium pour les cadres de meubles et les garnitures d'appareils (vitesse: 8-15 m/min) — met l'accent sur la finition de surface (Ra < 1,6 μm).
5. Tendances futures dans la technologie de formation de puissance
L'évolution des machines de formation de puissance est impulsée par l'innovation des matériaux, la durabilité et la flexibilité de fabrication:
5.1 Compatibilité multi-matériaux et alliage avancé
- Développement de machines capables de former des hybrides composite-métallique (p. ex., polymère renforcé par des fibres de carbone (CFRP) lié à l'aluminium) - nécessite un chauffage contrôlé (80-120 °C) et la formation à basse pression pour éviter la délamination composite.
- Contrôle amélioré du processus pour les alliages à haute entropie (HEA) (par exemple, CoCrFeMnNi) — machines avec rétroaction de force adaptative (±1 kN) pour gérer leur tension de débit élevée (1 200-1 500 MPa).
5.2 Manufacture durable
Efficacité énergétique : les systèmes servo de nouvelle génération (par exemple, les moteurs à aimant permanent) réduisent la consommation d’énergie de 30 à 40 % par rapport aux machines hydrauliques traditionnelles.
- Adaptation des matériaux recyclés: Machines optimisées pour former de l'aluminium recyclé (p. ex. AA3105) et de l'acier (p. ex. acier doux à base de déchets) - avec des paramètres de force ajustés pour tenir compte de la variabilité du matériau.
5.3 Fabrication hybride (additif + puissance)
- Intégration de l'impression 3D (fabrication additive) avec la mise en forme de puissance: les préformes imprimées en 3D (par exemple, pour les supports aérospatiaux) sont postformées par étirement / hydroformage pour obtenir des dimensions finales - réduit les déchets de matériaux de 60% par rapport aux pièces entièrement additives.
5.4 Robotique collaborative (Cobots)
- Cobots jumelés à des machines de formation de puissance à petite échelle (par exemple, freins à presse) pour une production sur mesure à faible volume (par exemple, prototypes de pièces automobiles) - permet une collaboration homme-machine sûre (via la technologie de détection de la force) et réduit les coûts de main-d'œuvre.
