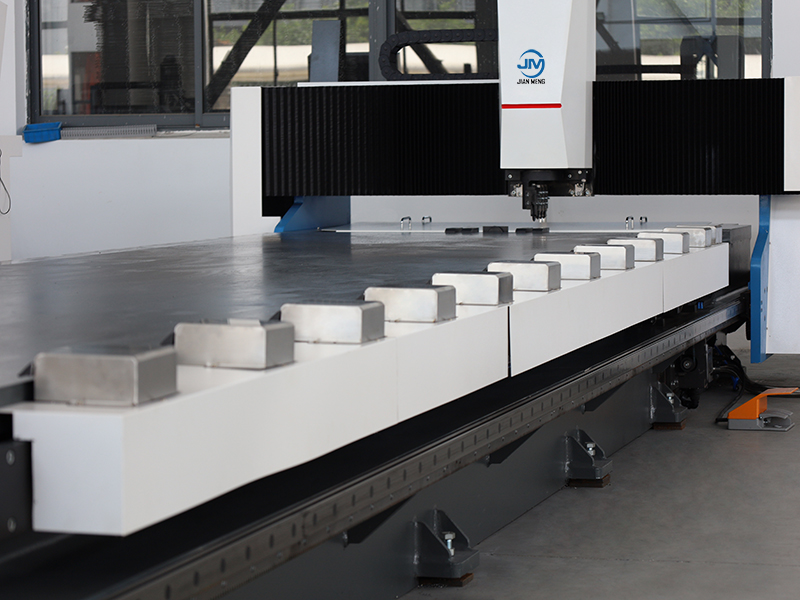

Structure horizontale

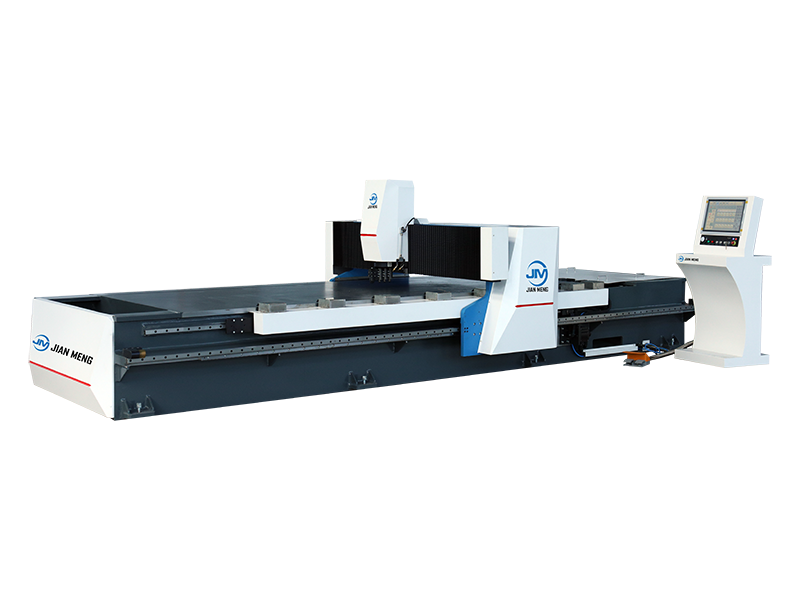

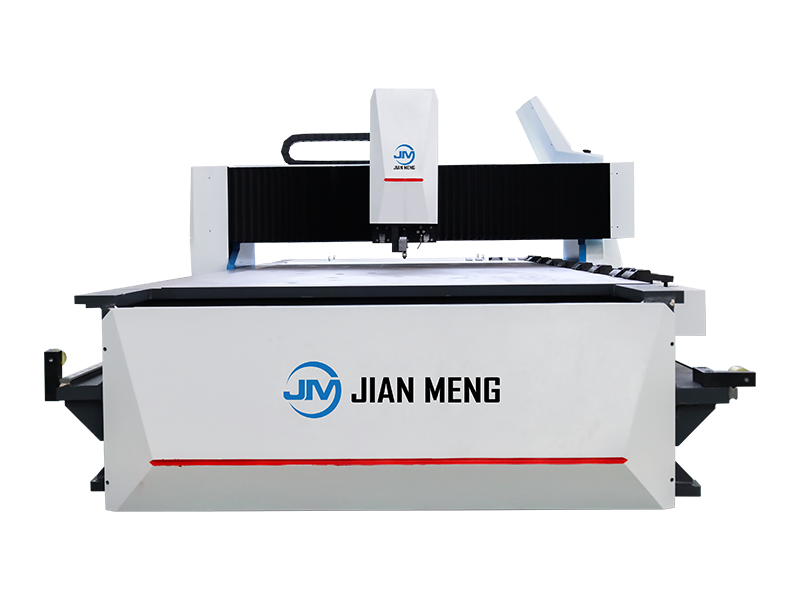

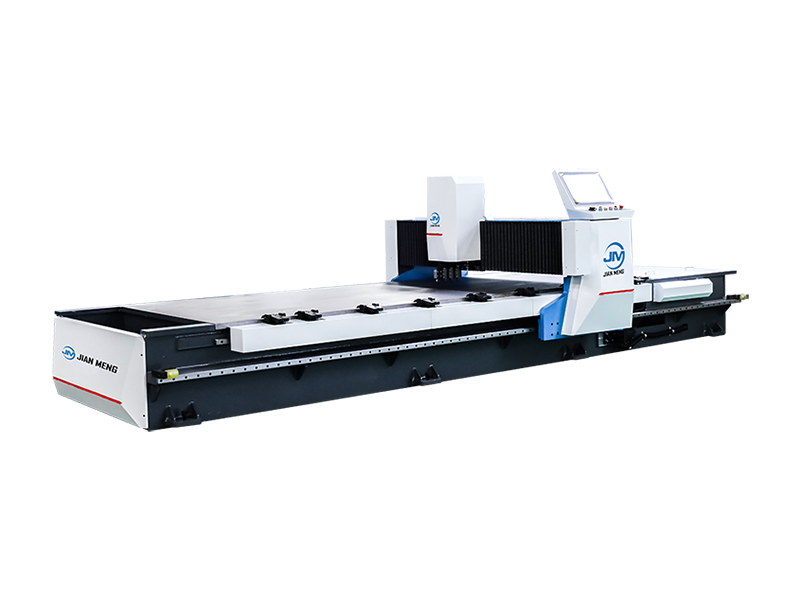

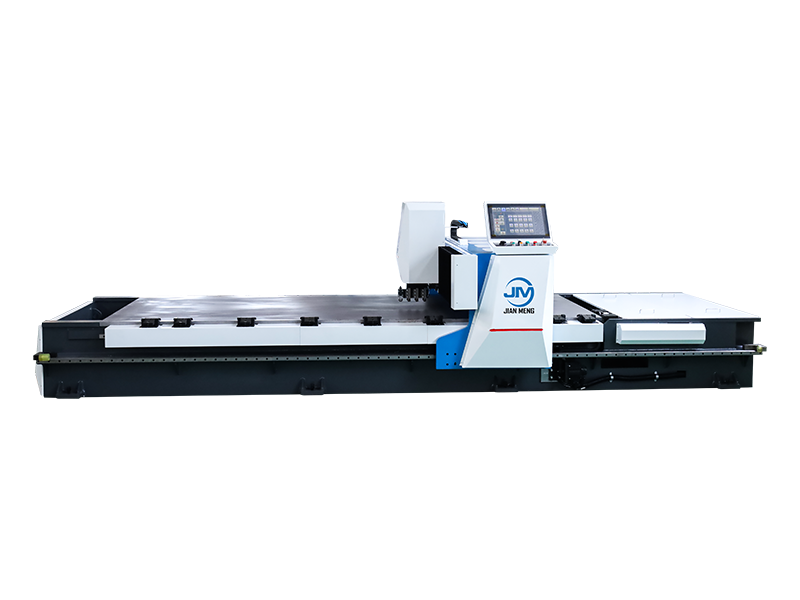

La machine de rainure automatique à quatre côtés en V est basée sur un cadre de portique horizontal, et la base de la machine et la poutre transversale sont trempées dans un four électrique pour éliminer la contrainte de soudage, assurant une rigidité et une stabilité élevées de la machine-outil; Le rack global est soumis à un usinage de précision CNC pour un serrage unique, assurant que la surface d'installation est parallèle et perpendiculaire; Les comptoirs en acier à faible alliage et à haute résistance sont traités par auto-planification pour être plats et lisses. Pendant le traitement, les plaques restent stationnaires pour éviter l'usure, ce qui les rend particulièrement adaptés à l'usinage de précision des plaques de finition décoratives et miroirs.

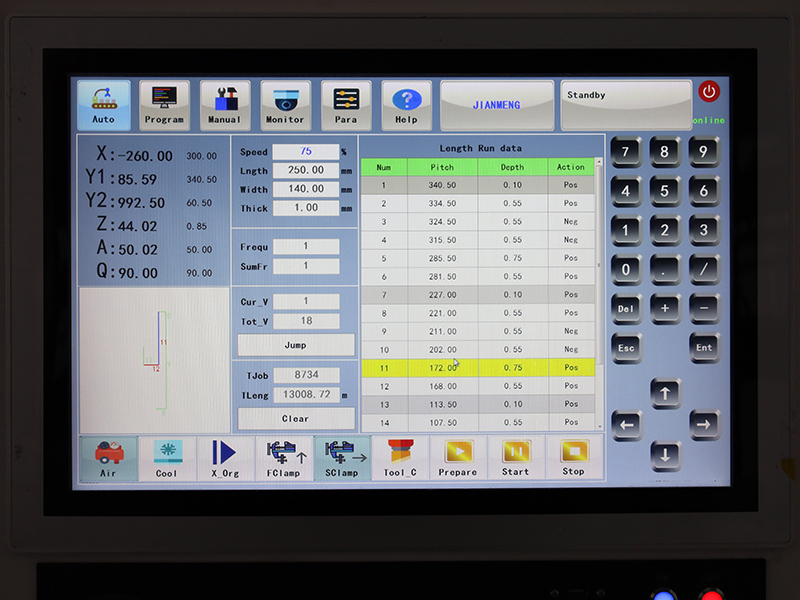

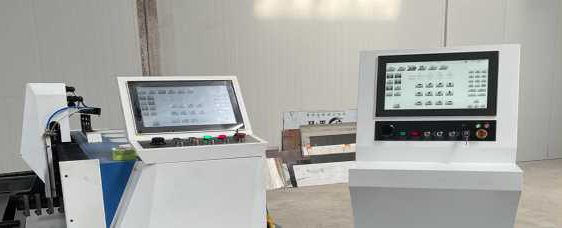

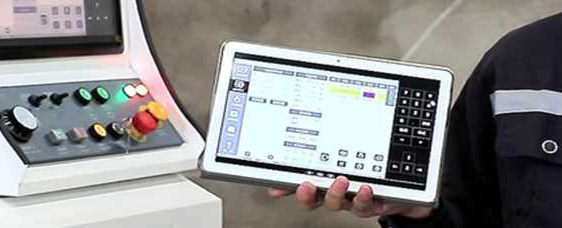

Système CNC

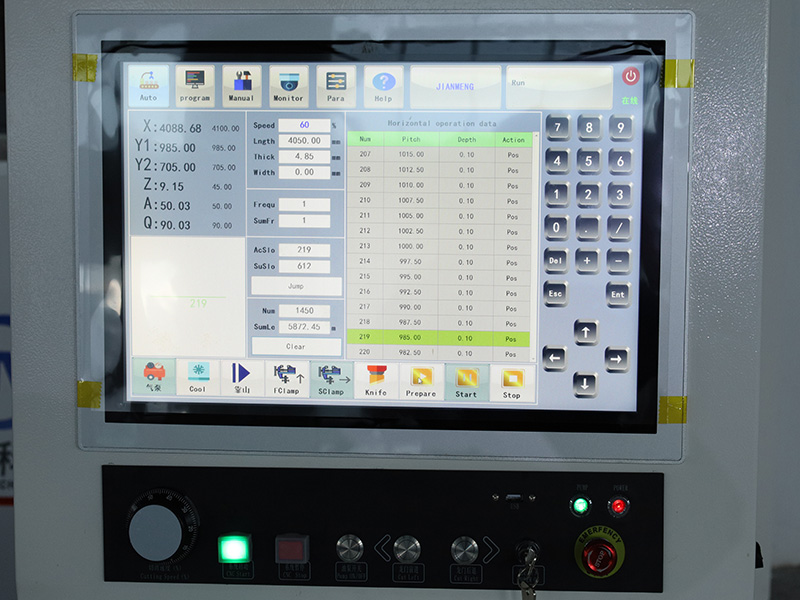

La machine de coupe automatique à quatre côtés V est équipée d'un système CNC intelligent qui peut calculer automatiquement l'espacement des rainures en fonction de la taille et des diamètres intérieurs et extérieurs de la tôle, permettant un positionnement de haute précision et une programmation en un clic. Supports la sélection uniquement des bords longs ou larges pour une adaptation flexible aux différentes exigences de processus. Fonction d'édition graphique visuelle intégrée, supportant le dessin à la main ou l'importation de dessins; Simulation de pliage en temps réel, évitant les erreurs d'entrée, réduisant les déchets de matières premières et aidant à une production efficace et stable de traitement de tôles.

Porte-couteau rotatif

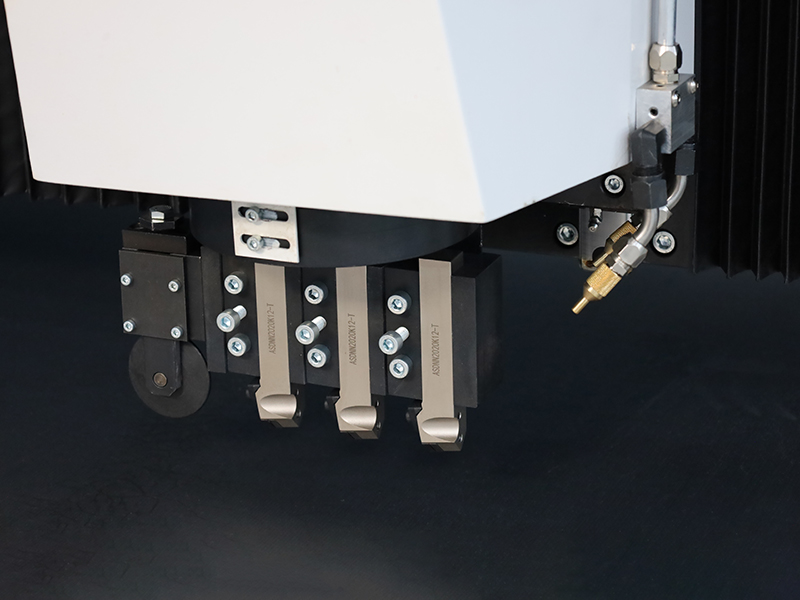

La machine de coupe automatique à quatre côtés en V est équipée d'un système de porte-outils rotatif automatique, qui peut compléter la rainure à quatre côtés de la planche en une seule fois sans direction manuelle, améliorant efficacement la précision dimensionnelle et l'efficacité de la production. La tourelle adopte le verrouillage hydraulique du mandrin, avec une précision de rotation élevée et un positionnement stable. Le traitement simultané avec trois couteaux assure une répartition uniforme de la force de coupe et réduit le risque de déformation de la pièce. Prise en charge du système de micro refroidissement en option pour prolonger la durée de vie de l'outil et réduire les coûts d'exploitation. L'interface universelle d'installation d'outils est compatible avec les couteaux en acier blanc et en alliage, avec un serrage flexible pour répondre à divers besoins d'usinage.

Pied presseur avant

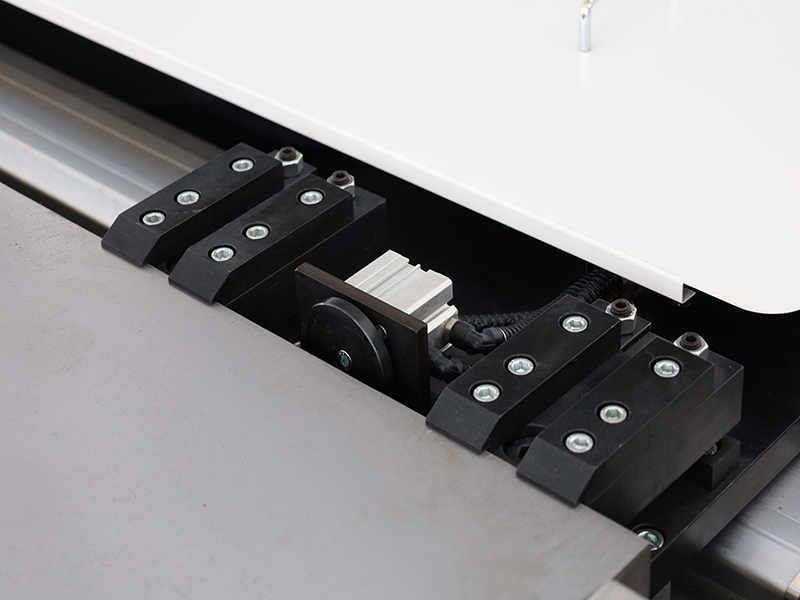

La coupe automatique à quatre côtés en V est équipée de plusieurs pieds de pression avant et de systèmes de serrage pneumatique, couplés à des dispositifs pneumatiques, améliorant efficacement la résistance de la fixation de la tôle et assurant la stabilité du traitement. Le module de transmission adopte une conception entièrement fermée pour empêcher que le fil métallique ne soit enroulé. Combiné avec des composants de haute précision, il réduit considérablement le taux de défaillance, améliore la fiabilité et la précision du fonctionnement à long terme et convient à une production continue et efficace dans des environnements complexes.

Pied de pression latérale

La machine à rainure entièrement automatique est équipée de plusieurs pieds de pression latérale mobiles et dispose d'une fonction d'évasion automatique. Lors de l'usinage horizontal, le porte-outils abaisse toujours la lame près du pied de pression latérale pour assurer une force de serrage suffisante de la planche dans les positions critiques, évitant efficacement le risque de "planche volante" causé par une fixation lâche. Cette conception améliore considérablement la stabilité du traitement et la sécurité opérationnelle, assurant la précision et la fiabilité des processus de rainure à grande vitesse.
