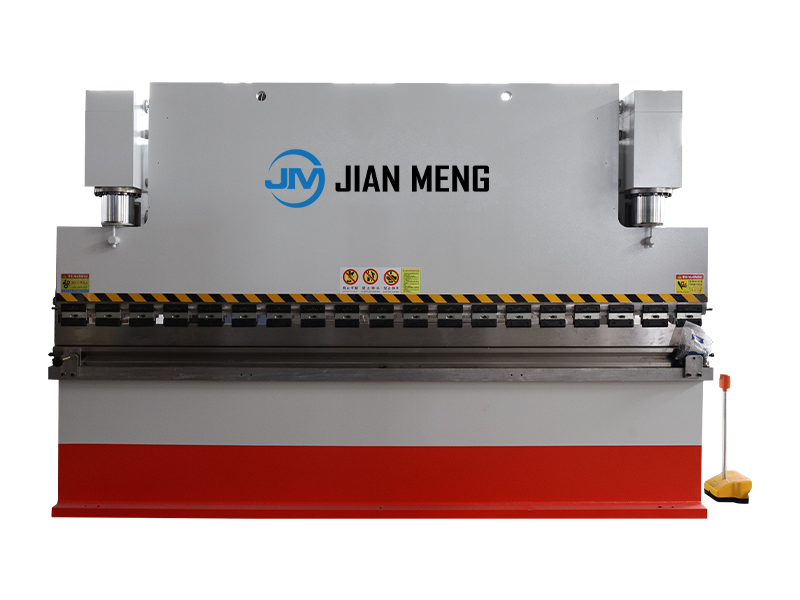

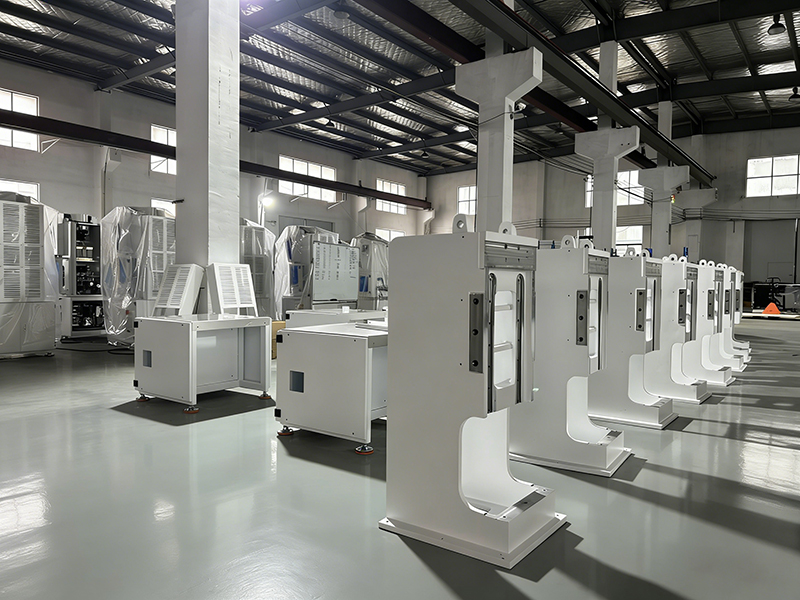

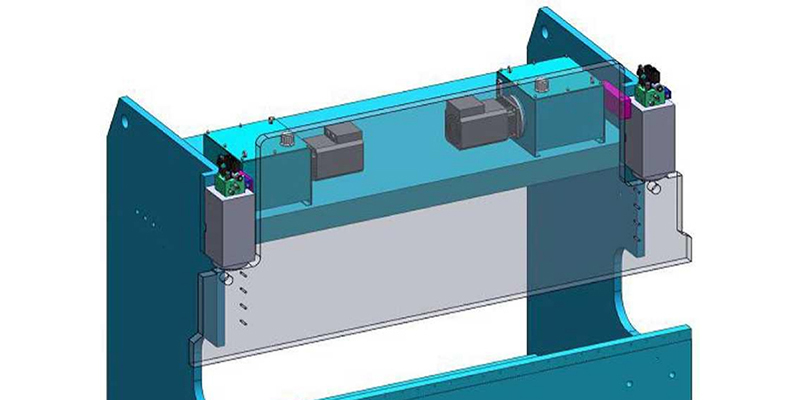

Cadre de haute rigidité

Le lit de machine et les composants clés, y compris le support d'outils mobiles, utilisent des structures en plaques d'acier soudées pour la résistance et la stabilité.

La conception comporte une distribution symétrique du poids et des nervures renforcées dans la boîte de broche pour le soutien. L'analyse des éléments finis assure une rigidité et une stabilité optimales.

Pour éviter la déformation, le lit subit un recuit pour éliminer les contraintes internes. L'usinage est effectué sur un centre CNC à cinq faces en un seul serrage, assurant une haute précision et une précision à long terme.

Précision et stabilité

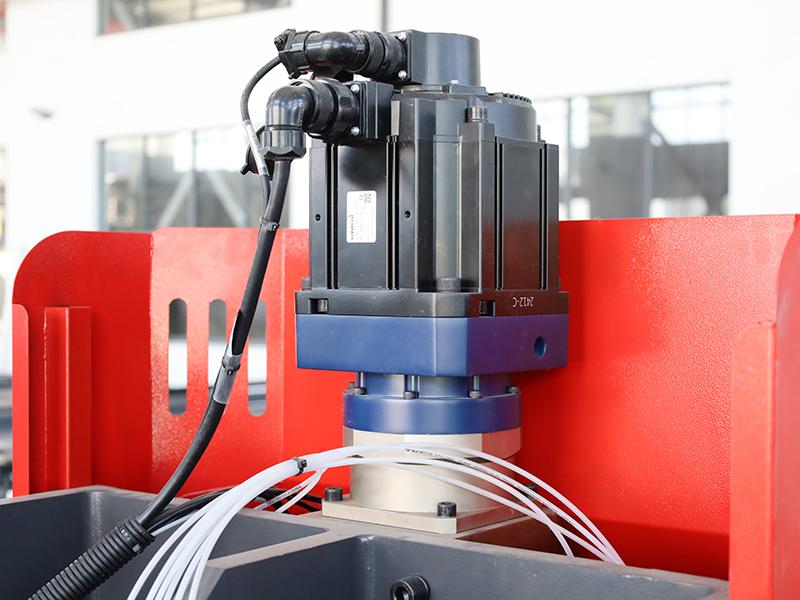

Précision de positionnement répétitive ± 0,01 mm, moteur servo + entraînement direct à vis à bille, combiné au contrôle en boucle fermée de la règle à grille, élimine la dérive de précision causée par les fluctuations de température de l'huile du système hydraulique.

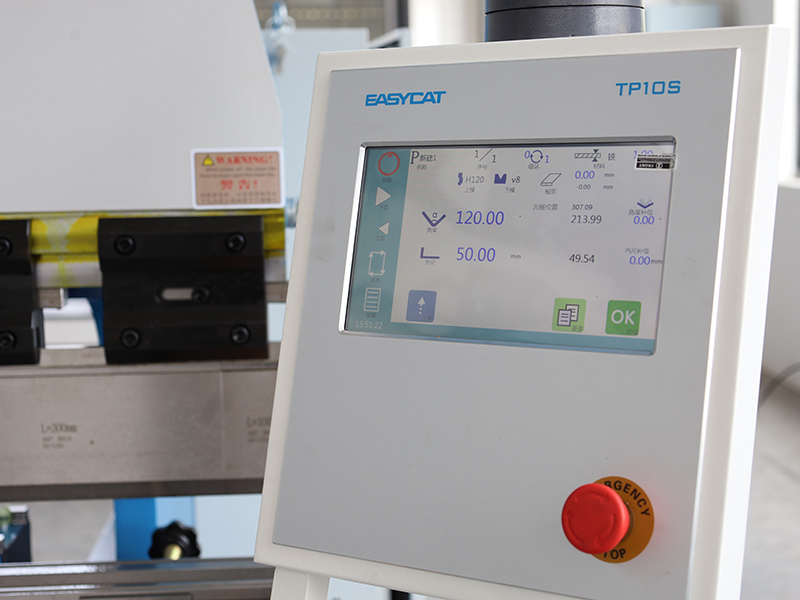

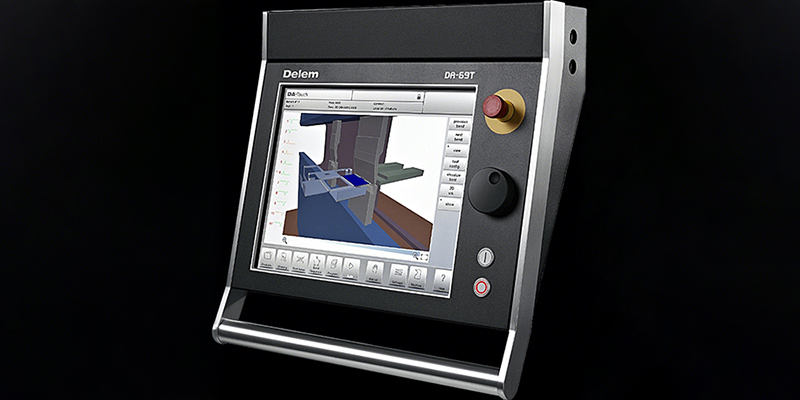

Système CNC

En utilisant des algorithmes d'accélération et de décélération à grande vitesse et des algorithmes de prédiction de trajectoire, un contrôle de mouvement précis et lisse est atteint, équilibrant efficacement la vitesse et la précision.

La compensation d'angle intelligente et la base de données de paramètres du matériau améliorent la précision du pliage et simplifient les opérations.

Le système CNC haut de gamme est équipé d'algorithmes de commande à grande vitesse et de haute précision pour assurer une grande précision de pliage et un mouvement en douceur.

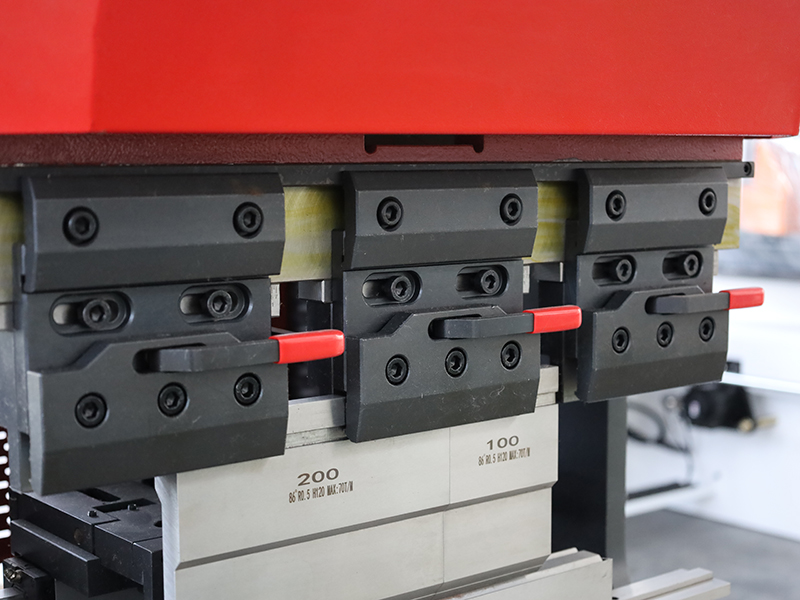

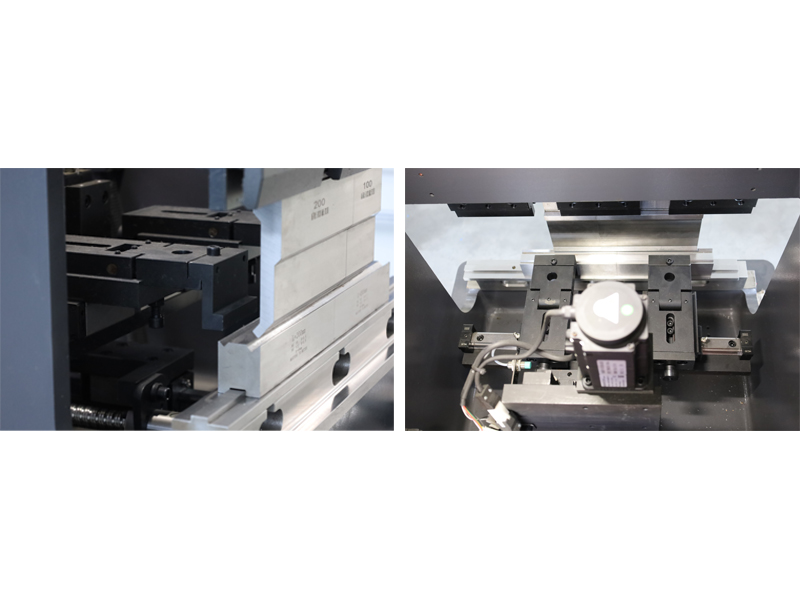

Pinces rapides

La matrice supérieure dispose d'une fonction de serrage rapide de précision pour un changement facile de matrice, augmentant l'efficacité de production.

Deux matrices en V ont une conception simple pour un changement facile d'outillage, offrant une dureté, une ténacité et une résistance à l'usure élevées.

L'outil de pliage subit un traitement thermique uniforme pour une longue durée de vie et une haute précision, réduisant les étapes de correction et les coûts de traitement. Les moules traités thermiquement offrent une plus grande durabilité que les moules standard.

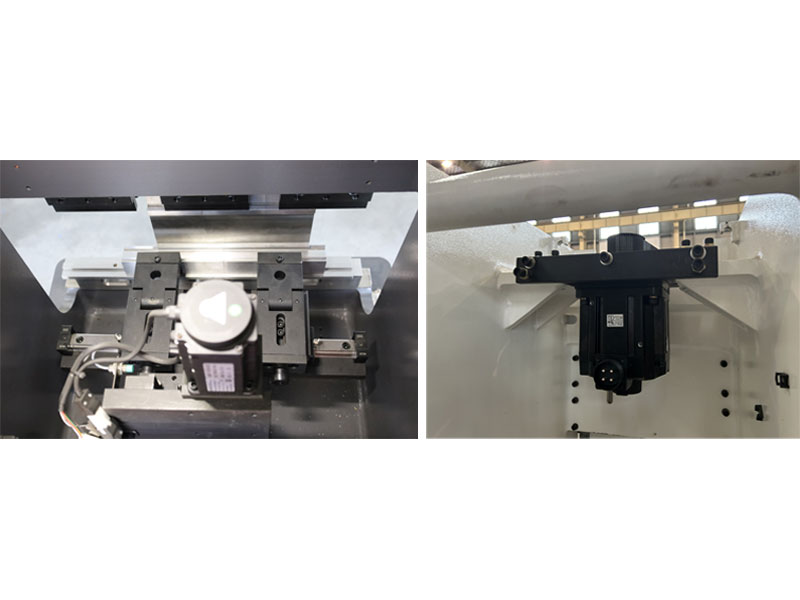

Gauge arrière

Les servomoteurs entraînent des vis à billes manuelles à axe X, à axe R et à axe Z pour un positionnement précis dans le système d'arrêt de matériau arrière. Adoptant une structure de guidage linéaire double, il a une précision de positionnement élevée et une vitesse rapide, améliorant la précision de positionnement et la vitesse de l'entraînement du servomoteur. Sélection flexible de niveaux d'axes multiples, expansion fiable des fonctions du système, tout en maintenant un positionnement précis pour répondre à divers besoins de production.

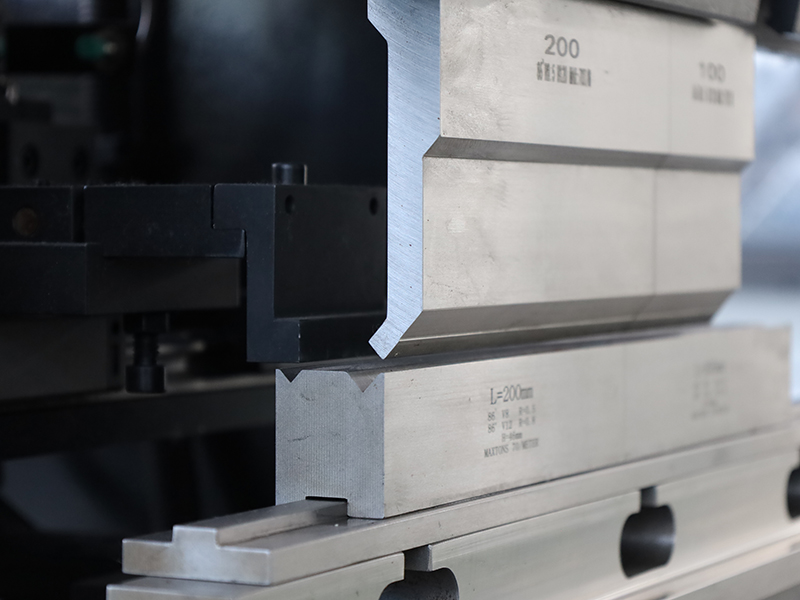

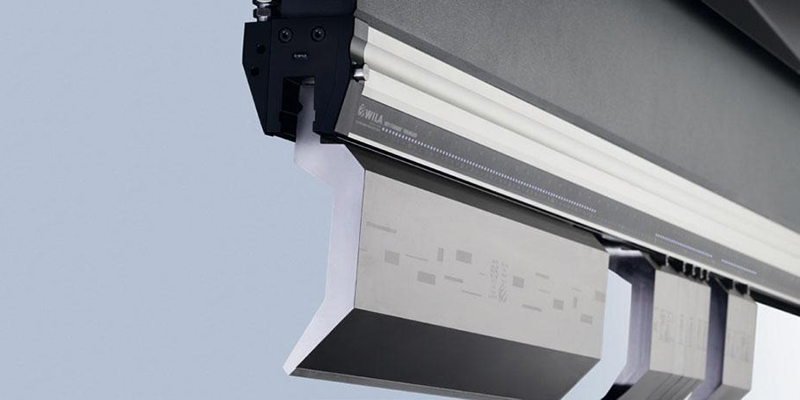

Punçons et matrices

Le choix des poinçons et matrices de frein de presse appropriés est un aspect crucial à considérer avant de passer votre commande. La bonne combinaison de poinçon et de matrice est essentielle pour obtenir la forme de pliage souhaitée. Nous offrons une large gamme d'options d'outillage adaptées aux différentes exigences de pliage de nos clients.

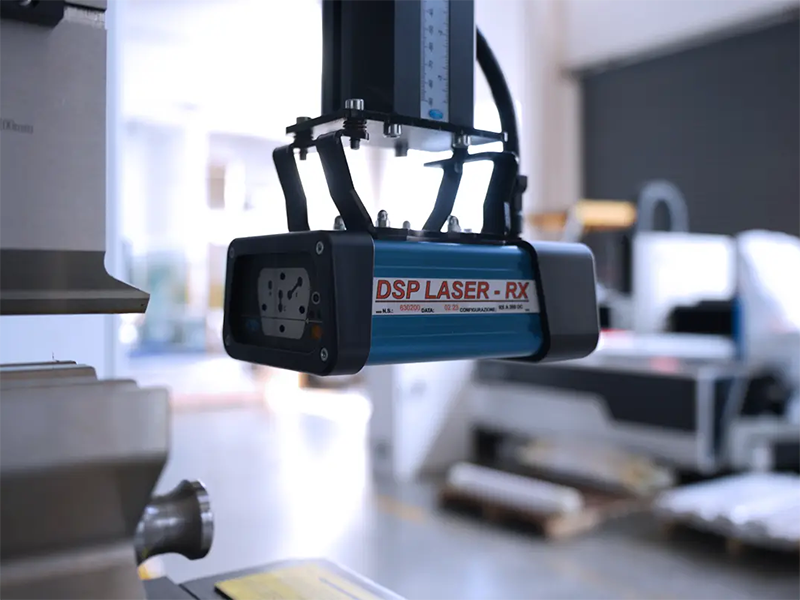

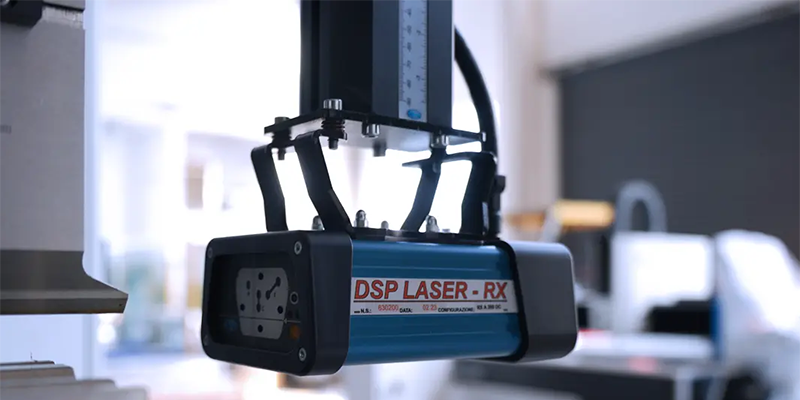

Dispositif de protection (facultatif)

Si vous avez des exigences élevées en matière de sécurité, la protection laser DSP ® est nécessaire.

Avantages :

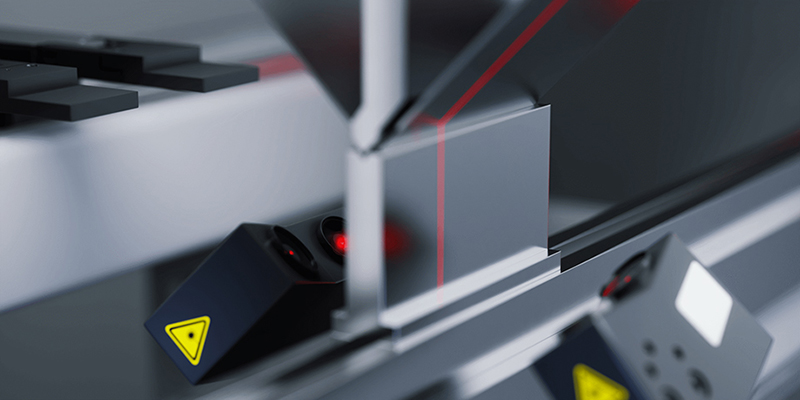

Protection laser, récepteur multi-faisceau
Zones protégées : avant, milieu et arrière
Le niveau de sécurité est CAT. 4 et SIL3
Niveau de protection de la boîte de détection: IP65
Classification laser: classe 1M
Temps de réponse: 5 millisecondes
Point de déplacement: espace de stationnement 5mm+
La distance de protection MAX peut atteindre 15M
Lumières LED affichant différents statuts
