Vertical laser & rainure composite rainure machine à vendre

Laser vertical & V-grooving machine de combo

Intégré V-Grooving & Laser Coupe Machine Combo

Regarder la vidéo

Obtenir un devis

Démonstration vidéo

Laser vertical & V-grooving machine de combo

Laser vertical & V-grooving machine de combo

Laser vertical & V-grooving machine de combo

Vertical&Laser Combo v Machine de rainure

Détails du produit

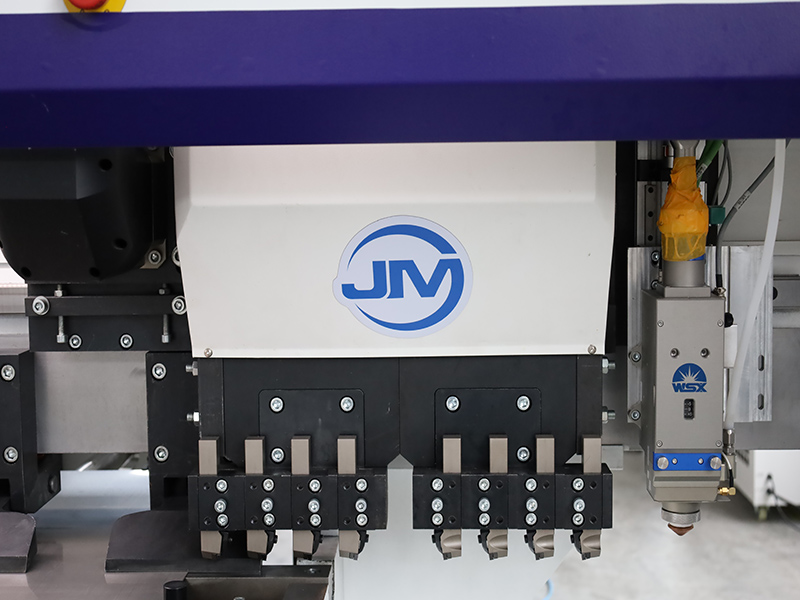

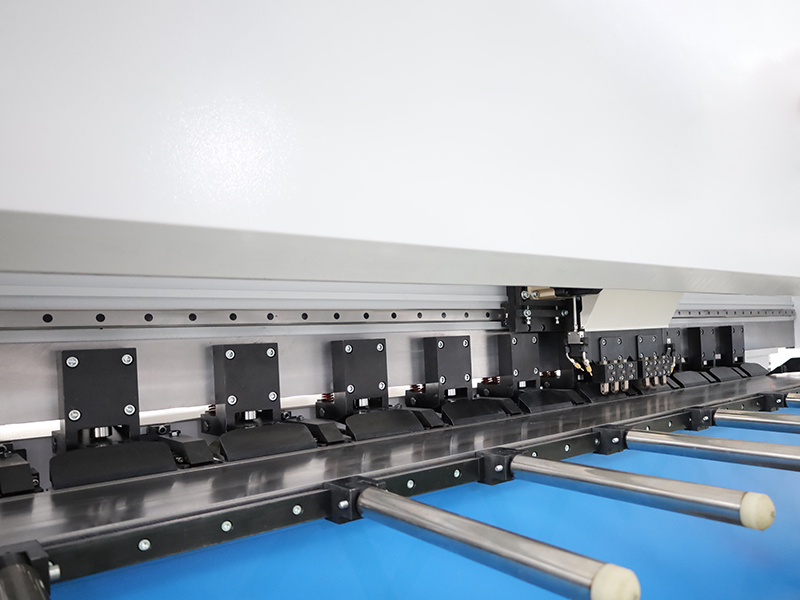

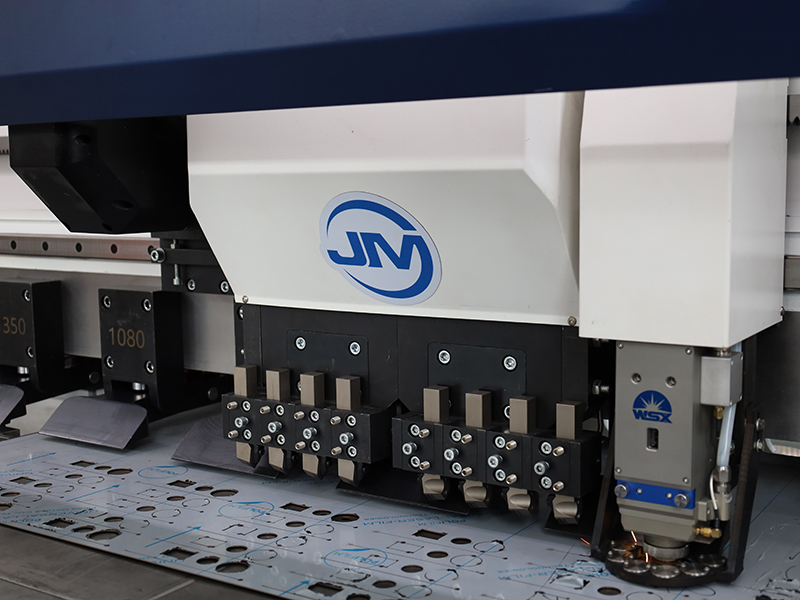

La machine à combinaison verticale et laser de Jianmeng, avec une vitesse de coupe de rainure allant jusqu'à 120 m/min et une précision de répétabilité de ± 0,02 mm, est compatible avec diverses plaques telles que l'acier inoxydable et l'alliage d'aluminium. Système de serrage automatique hydraulique, écran tactile industriel de 21 pouces avec programmation en un clic, aide à un traitement pré-pliage efficace et précis.

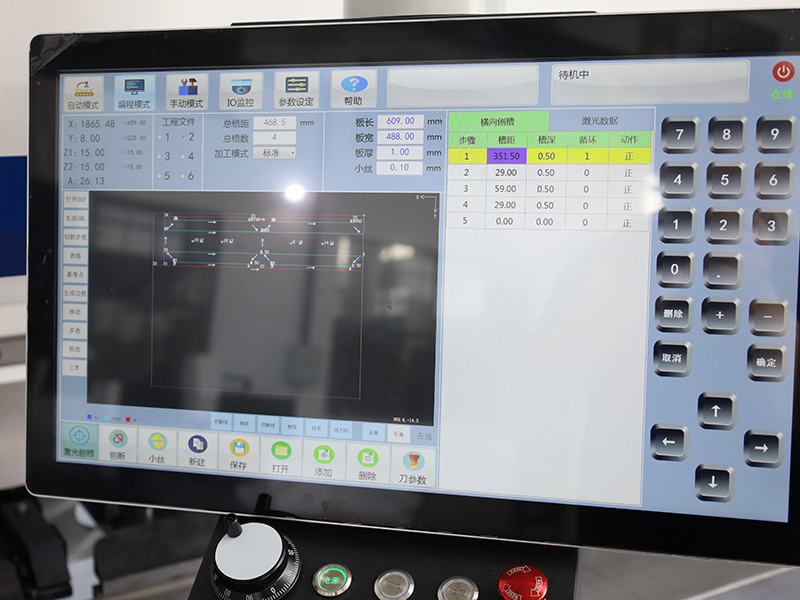

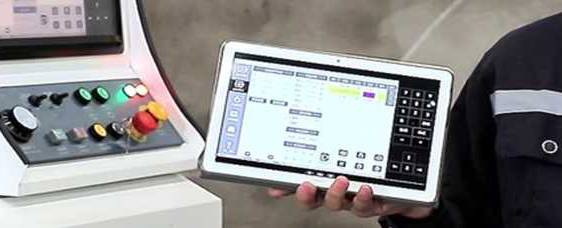

Logiciel Propriétaire JIANMENG V-Grooving

Construit sur un système d'exploitation CNC basé sur Windows.
· écran tactile industriel de 21 "
· Opération intuitive et facile à apprendre
· Calcul automatique des dimensions
· Aperçu du diagramme de pliage
· Graphiques dessinés à la main
· Calcul automatique de la capacité
· Cycle automatique en un clic
· Changement d'outil en un clic
· Précision de pliage améliorée
· Entrée de dessin

Avantages clés

Cette machine GSUM intègre trois processus de base avec une technologie intelligente pour fournir un traitement efficace et précis des matériaux décoratifs de tôle métallique. Les principaux avantages incluent :

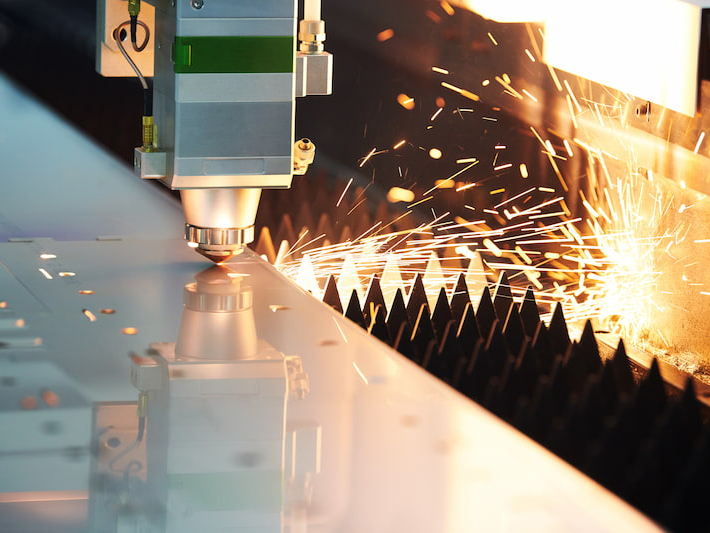

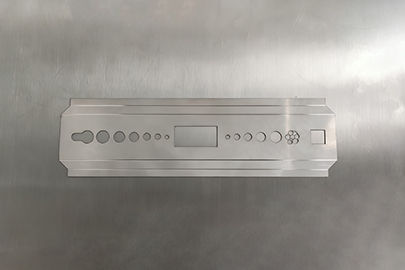

Coupe laser de haute précision (remplace les machines de cisaillage traditionnelles)

La coupe laser avancée atteint une précision de ±0,1 mm, bien au-delà de la limite de ±0,5 mm des ciseaux traditionnels. Le traitement sans contact empêche la déformation du matériau et assure des bords lisses et sans débarrages, idéal pour les matériaux de haute finition tels que l'acier inoxydable miroir.

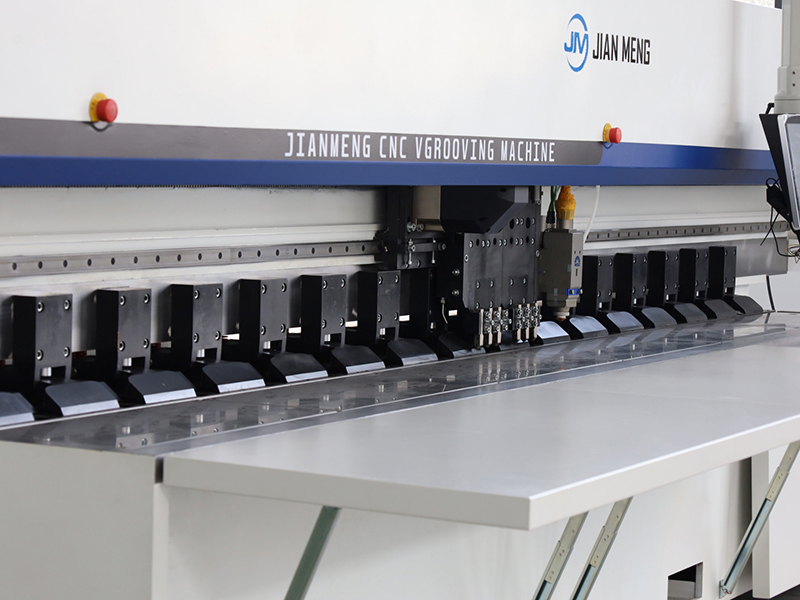

Intelligent V-Grooving

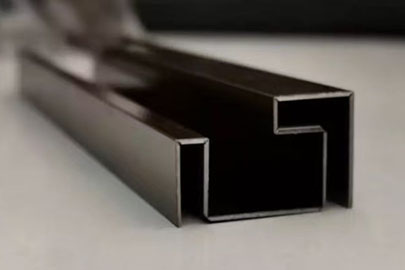

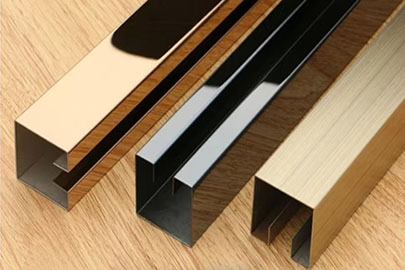

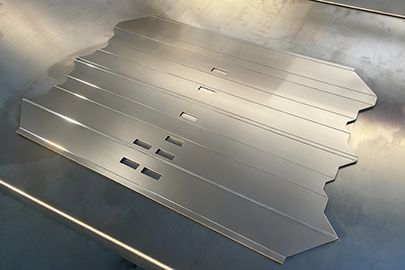

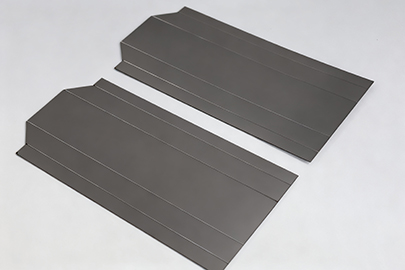

Un système de rainure numérique usine avec précision les rainures en V sous différents angles. Les paramètres prédéfinis assurent des plis propres et tranchants sans lignes de pliage visibles. Il prend également en charge des profils artistiques complexes, améliorant l'apparence 3D du matériau et la polyvalence du design.

Traitement intelligent de bout en bout

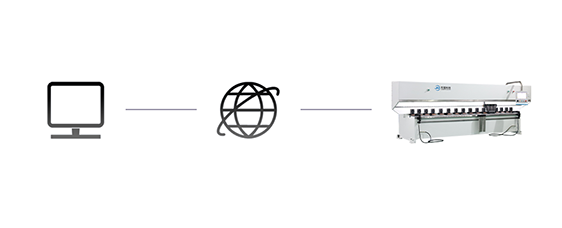

Connecté directement aux dessins CAO, le système automatise la planification du trajet, les paramètres de rainure et les paramètres laser. Après avoir saisi des paramètres via une interface visuelle, il effectue automatiquement le traitement des feuilles complètes, permettant une production simplifiée en une seule étape.

Efficacité de production intégrée

Élimine 80% du temps de commutation de processus en combinant toutes les étapes en un seul setup. Par rapport aux flux de travail traditionnels, l'efficacité augmente de plus de 3 fois, tout en réduisant l'intensité du travail et les erreurs d'alignement. Le résultat : des pièces en tôle de qualité supérieure qui répondent à des normes élevées en matière de précision, de finition et de complexité de conception – idéales pour l’architecture et les installations artistiques.

Spécifications techniques de V Grooving & laser Combo Machine

	1232	1240	1532	1540	1560
Gamme de traitement de tôle (mm)	1250×3200	1250×4000	1500×3200	1500×4000	1500×6000
Epaisseur de feuille usinable (mm)	0.4-6.0	0.4-6.0	0.4-6.0	0.4-6.0	0.4-6.0
Distance minimale entre la rainure en V et le bord (mm)	10 (personnalisé)	10 (personnalisé)	10 (personnalisé)	10 (personnalisé)	10 (personnalisé)
Distance minimale entre le laser et le bord (mm)	25	25	25	25	25
Planitude de la table (mm)	±0.03	±0.03	±0.03	±0.03	±0.03
Vitesse maximale de l'axe parallèle à l'axe X (m/min)	120	120	120	120	120
Vitesse maximale de l'axe parallèle à l'axe Y (m/min)	90	90	90	90	90
Puissance du servomoteur principal (kW)	5.5	5.5	5.5	5.5	5.5
Précision de positionnement répétitive (mm)	0.015	0.015	0.015	0.015	0.015
Dimensions (mm)	4900×2350×2000	5700×2350×2000	4900×2600×2000	5700×2600×2000	7700×2600×2000
