Machine de finition à surface plate sèche

Détails du produit

Structure: 2+1

La série JM XDP-RRT est principalement utilisée pour le débarrage, le brossage et le polissage des surfaces de différentes pièces métalliques pour améliorer la qualité et la précision de la surface.
Cet équipement intègre de multiples technologies de traitement, telles que les bandes de ponçage et les rouleaux de polissage, pour réaliser un flux de travail de traitement de précision complet, depuis le débarrage, le dessin de fil et le polissage délicat. Il permet de compléter plusieurs processus de traitement de surface en un seul arrêt, améliorant ainsi l'efficacité de la production et la stabilité de la qualité du produit.
La machine est équipée de deux bandes de ponçage larges. Les courroies de ponçage tournent à grande vitesse pour éliminer les particules de scorie, les écailles d'oxyde, les grandes rebures et d'autres imperfections de la surface de la pièce de travail, tout en effectuant simultanément le traitement de l'étirage du fil. Il dispose également d'une unité de rouleau de polissage qui tourne à grande vitesse et contacte par frottement la surface de la pièce à travailler, produisant un effet de tirage de fil uniforme et fin.
Cette machine peut être équipée d'un ensemble de système de collecte de poussières humides en option.
Méthode d'élimination de la poussière: La poussière générée pendant le fonctionnement est efficacement extraite à travers le port de collecte de poussières, éliminant le risque d'explosion de poussière et maintenant la propreté interne de l'équipement.

Système CNC

Le système CNC est un composant clé de la machine de débarrage de métaux CNC, responsable de l'affichage et du contrôle centralisés de tous les paramètres opérationnels pendant le processus de débarrage, améliorant ainsi l'efficacité et la précision de l'usinage.

Il fournit non seulement une rétroaction en temps réel, mais permet également aux opérateurs de faire des ajustements précis des paramètres au besoin pour assurer la qualité de la pièce à travailler.

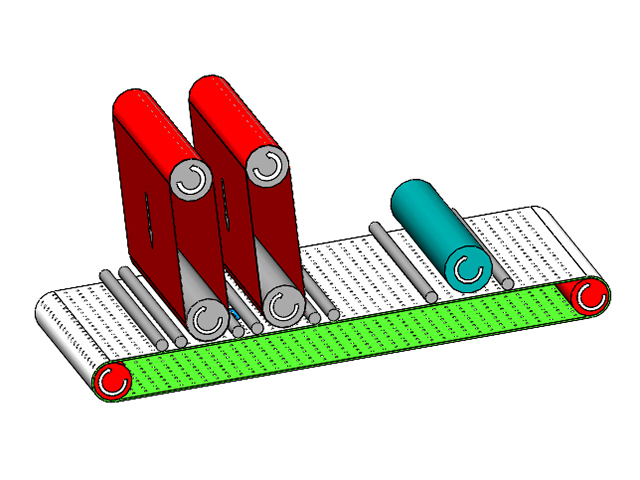

Stations de travail: R + R + T (ceinture large + ceinture large + roue de polissage)

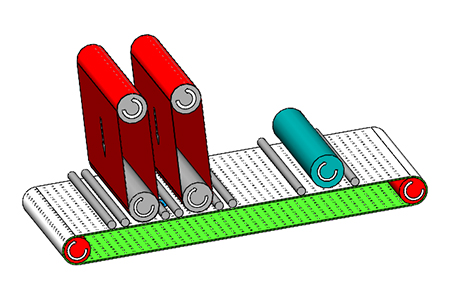

La série RRT associe une seule bande de ponçage large, une bande de ponçage large unique et une station de roue de polissage ; La largeur de la plate-forme dicte la taille de la bande, tandis que la pièce est fermement fixée sur la bande convoyeuse en utilisant des rouleaux à pression pour le serrage - des options de station modulaires sont disponibles pour répondre aux besoins de production variables.

Consommables abrasifs

Ceinture abrasive

La ceinture abrasive est un outil de rectification utilisé pour le traitement de surface des métaux. Après un traitement spécial, il forme une structure semblable à une ceinture et convient à divers processus tels que le broyage, le débarrage, le polissage, la finition et le brossage.

La bande de sable élimine l'excès de matière par frottement avec la surface de la pièce, améliorant ainsi la qualité de surface et l'apparence de la pièce.

rouleau de polissage

Les rouleaux de polissage fonctionnent en appliquant un mouvement de rotation avec une pression contrôlée, en utilisant des matériaux abrasifs spécialisés pour éliminer les imperfections de surface fines et améliorer l'apparence globale de la pièce. Ces rouleaux assurent un polissage uniforme sur de grandes surfaces, offrant une haute précision et des résultats cohérents, essentiels pour les industries exigeant des finitions de haute qualité, telles que la fabrication automobile et d'appareils électroménagers.

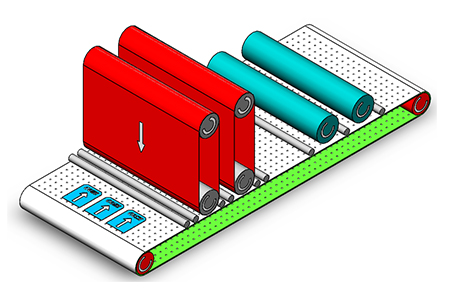

Le principe de fonctionnement de la machine de débarrage et de brossage implique l'utilisation de brosses rotatives qui contactent la surface de la pièce de travail pour obtenir des effets de débarrage, d'arrondissement des bords et de finition de surface.

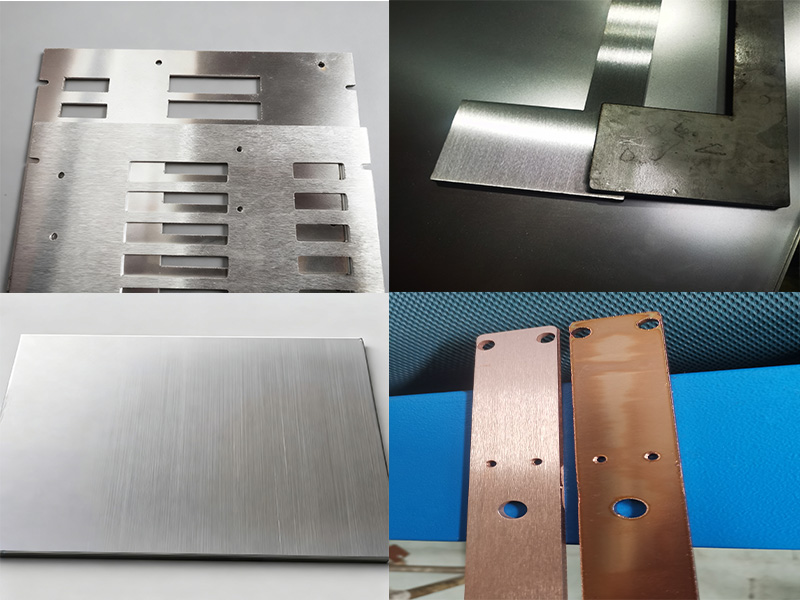

Comparaison des pièces de débarrage avant et après l'enlèvement

Avant le débarrage :

Les bords rugueux et les rebours pointus de la pièce affectent la précision de l'assemblage.

Il peut y avoir une couche d'oxyde et un léger déséquilibre sur la surface, ce qui peut affecter le traitement ultérieur ou l'adhésion du revêtement.

Après le débarrage :

Des bords lisses sans rebours améliorent la sécurité du produit.

Après avoir été poli ou brossé, la surface métallique devient plus exquise et belle.

Après le débarrage, améliorer la précision dimensionnelle pour assurer une meilleure qualité d'assemblage.

L'élimination de la couche d'oxyde est bénéfique pour les processus ultérieurs tels que la soudure, la peinture et la galvanoplating, améliorant l'adhésion et la durabilité du revêtement.

Spécifications techniques de la machine de débarrage et de polissage

Article	Valeur
Sélection de la largeur de traitement des équipements	450/800/1000/1300/1600mm
Épaisseur de traitement	0,5 à 100 mm
Vitesse de la ceinture abrasive	1 à 15 m/min
Taux d'alimentation	1 à 7 m/min
Taille du rouleau de polissage	φ200mm
Hauteur de la plateforme	900 à 1000 mm
Taille minimale de traitement	30301.0mm (adsorption magnétique)
Voltage nominale	380V/3P/50HZ (personnalisé)
Pression de fonctionnement	0,6-0,8Mpa
Modèle brossé	Finition brossée en flocon de neige, finition brossée courte en flocon de neige
