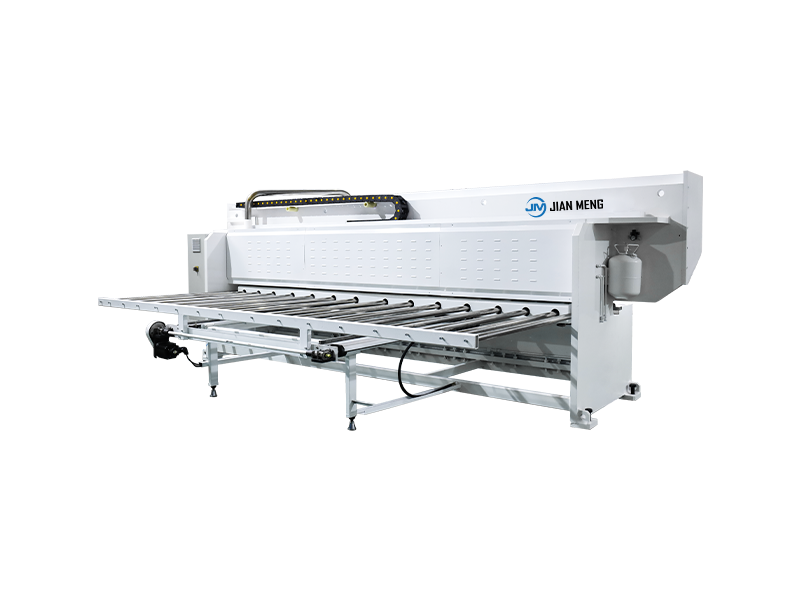

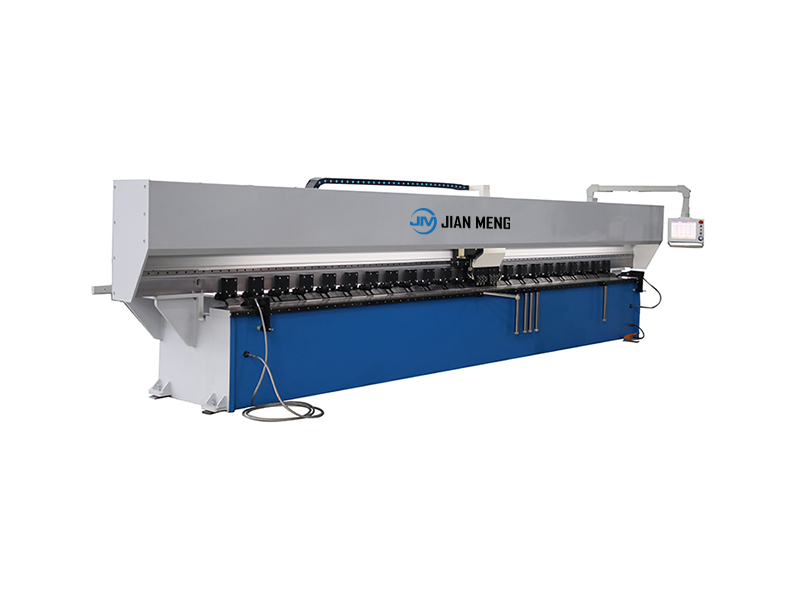

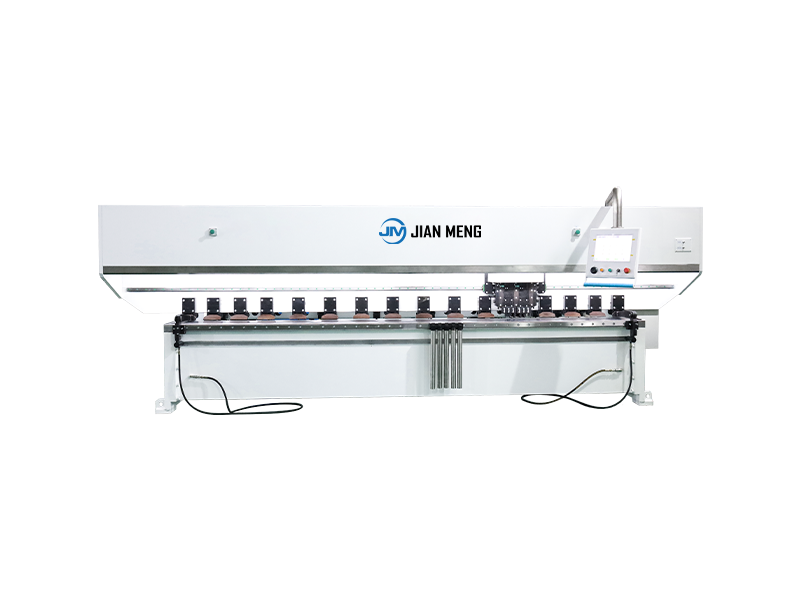

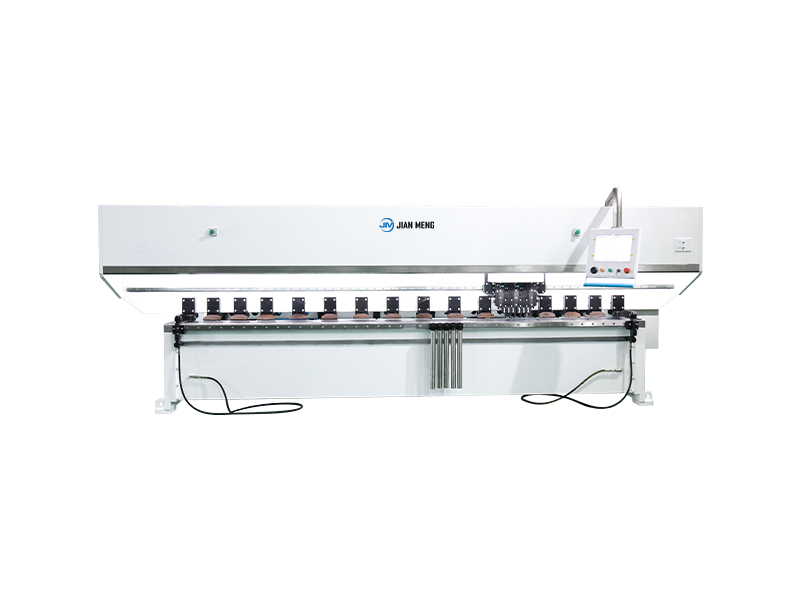

Structure verticale

La machine Vertical V Groove à deux têtes adopte une structure de cadre et une table de travail en acier structurel à faible alliage et haute résistance. Le film de fond intégré est formé en une seule fois et peut être traité sur la plaque miroir sans laisser de marques; La machine entière est trempée dans un four électrique pour éliminer la tension de soudage, et est serrée et formée en une seule fois à travers un centre d'usinage CNC importé pour s'assurer que chaque surface d'installation est parallèle et perpendiculaire; traitement de sablage pour assurer la qualité du revêtement; Lors du travail, le porte-couteau reste stationnaire et la feuille est entraînée pour se déplacer par l'alimentation. La profondeur de la rainure et la distance de la rainure sont contrôlées avec précision, et la rigidité globale est excellente, durable et stable.

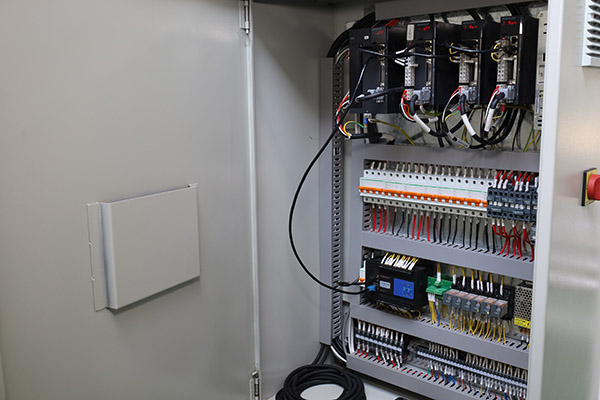

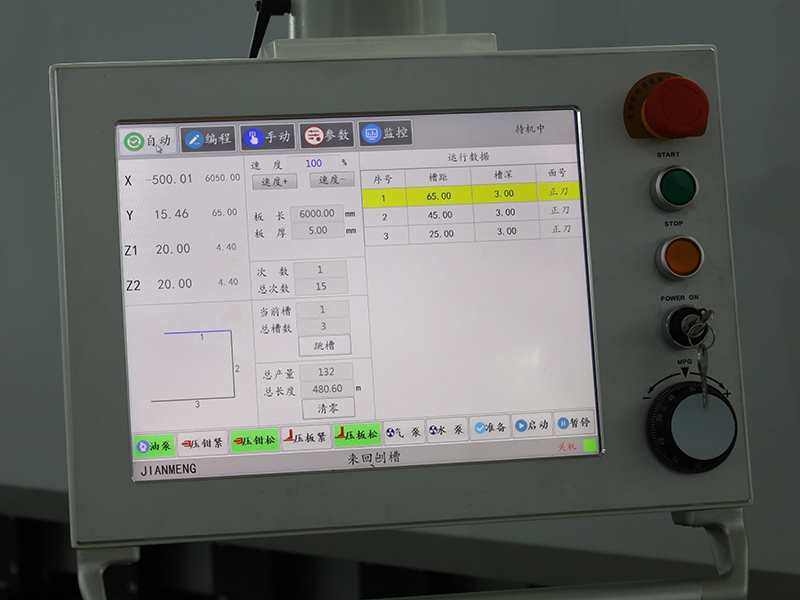

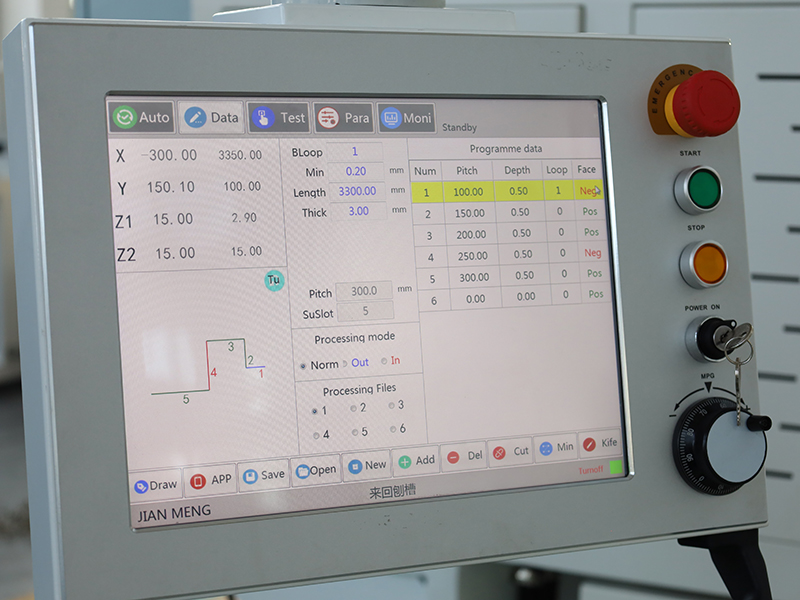

Système CNC

La machine de coupe verticale est équipée d'un système CNC intelligent qui peut calculer automatiquement l'espacement des rainures en fonction de la taille et des exigences de diamètre intérieur et extérieur de la tôle, permettant un positionnement précis; La programmation en boucle en un clic réduit le temps de programmation de 80 % ; édition graphique visuelle, support du dessin à la main et conception d'importation; Simulation en temps réel de l'effet de pliage, évitant les erreurs d'entrée, réduisant le gaspillage de matériaux et réalisant une production efficace et stable.

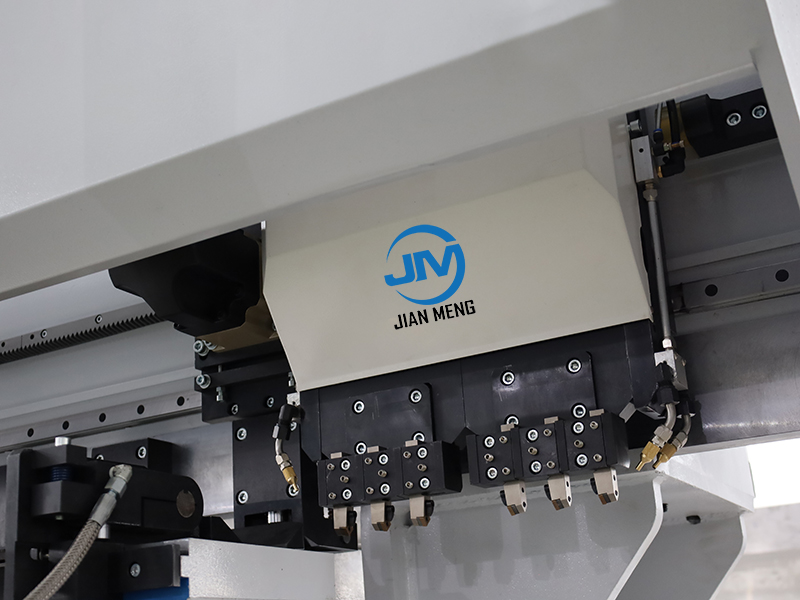

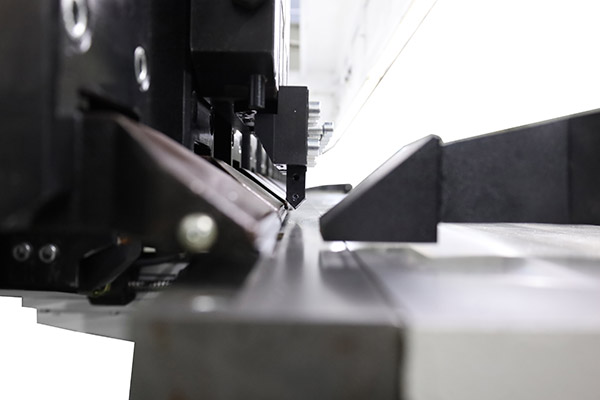

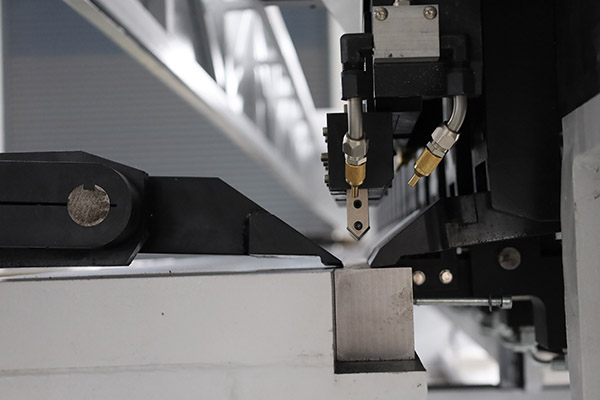

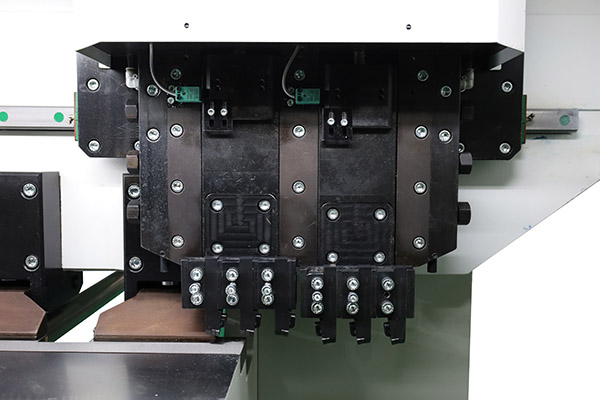

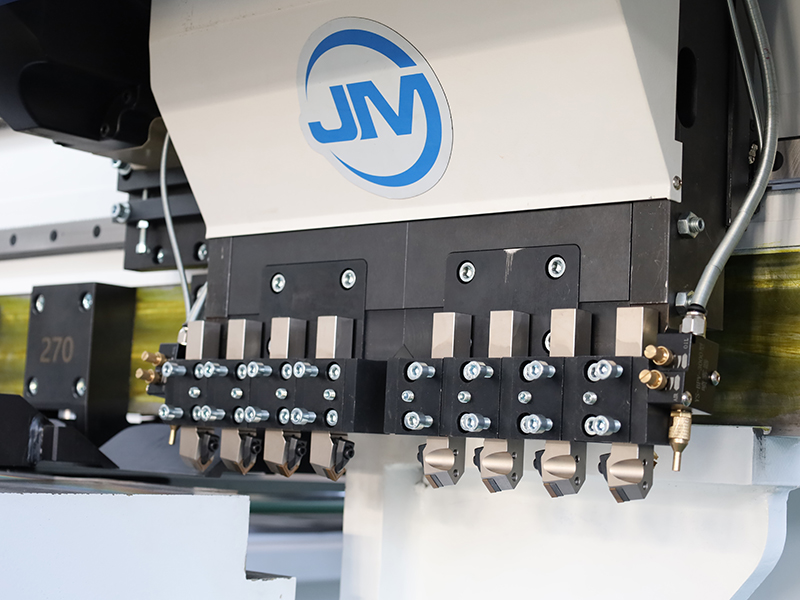

Porte-couteau double

La machine à rainure verticale en V à deux têtes adopte une conception de porte-outils double pour réaliser un traitement aller-retour, en utilisant pleinement le temps de retour et la puissance, et en augmentant l'efficacité du traitement de plaques épaisses de 50%. Chaque porte-outils est équipé de trois couteaux, répartissant de manière uniforme la quantité de coupe et réduisant le risque de déformation de la pièce. Soutenir la sélection de dispositifs de micro refroidissement pour prolonger la durée de vie de l'outil et réduire les coûts; L'interface universelle de serrage d'outils est compatible avec les couteaux en acier blanc et en alliage, répondant à divers besoins de traitement et assurant une production efficace et stable.

Surface du banc de travail

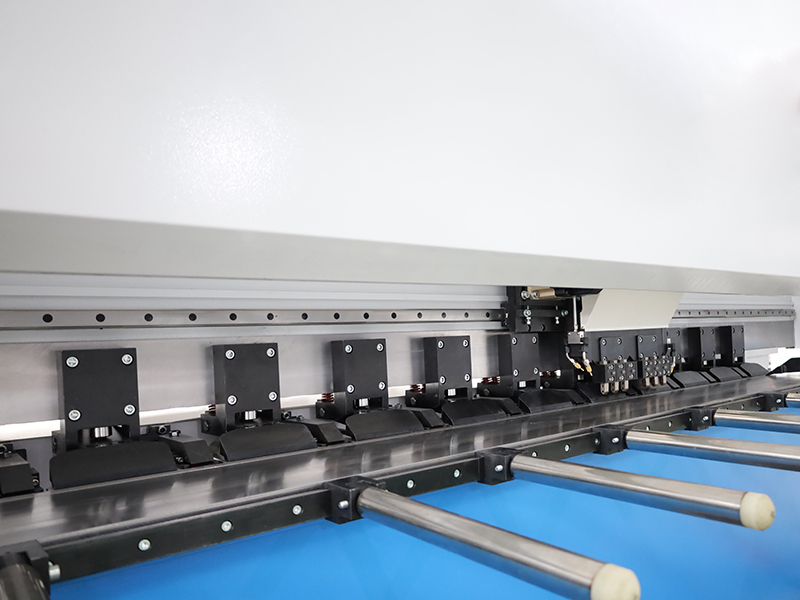

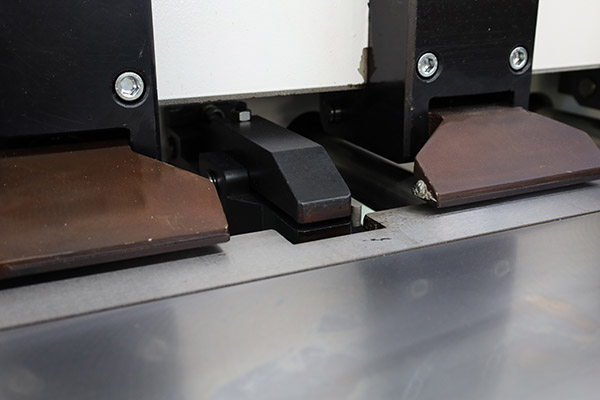

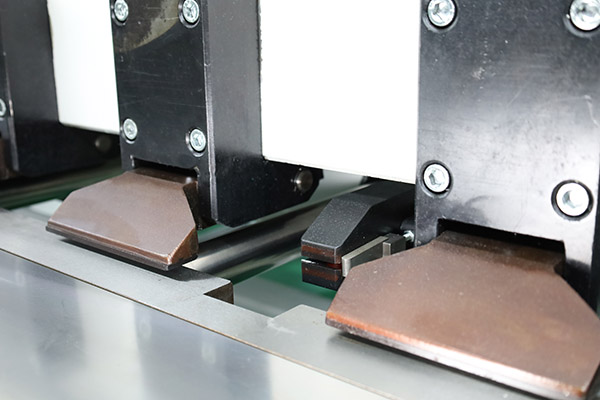

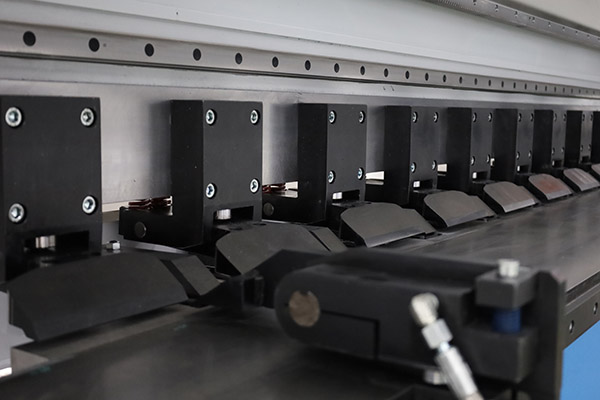

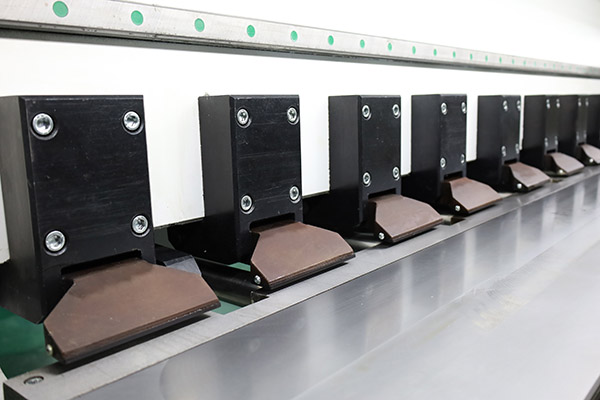

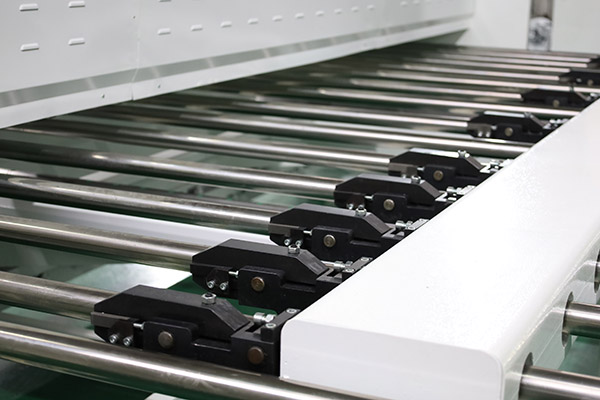

La machine de découpe verticale oscillante adopte une table de travail en acier à outils au carbone. Après l'éteinte à haute fréquence, la dureté atteint 55-60HRC, beaucoup plus élevée que l'acier inoxydable, empêchant efficacement les rayures et la déformation, assurant que la planéité de la table de travail est ≤± 0,03mm, améliorant la précision de la rainure en V et prolongant la durée de vie de l'équipement. Équipé de pieds à pression dense et système hydraulique, la force de serrage est stable et fiable.

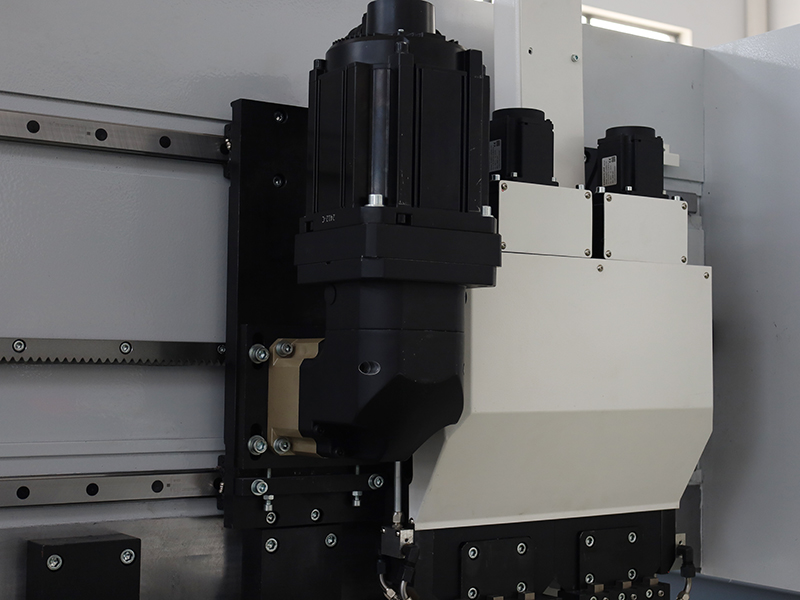

Transmission de haute précision

La machine verticale à grande vitesse est équipée d'un servomoteur complet et d'une boîte de vitesses planétaire, qui fournit un couple élevé, une haute précision, une faible consommation d'énergie et une réponse rapide; La transmission à faisceau transversal adopte une structure de rail de guide double de broyage d'engrenages hélicoïdales et de crémaillères hélicoïdales de haute précision, avec régulation stable et efficace de la vitesse de fréquence variable, réalisant une alimentation à puce à grande vitesse et un traitement stable, et répondant à divers besoins de traitement, améliorant considérablement l'efficacité de la production.
