Détails du produit
La machine de cisaillement à guillotine hydraulique Jianmeng est devenue un choix populaire pour les utilisateurs pour couper la tôle en raison de son dégagement et de son angle réglables de lame.
Regarder la vidéoDétails du produit
 |
 |
 |

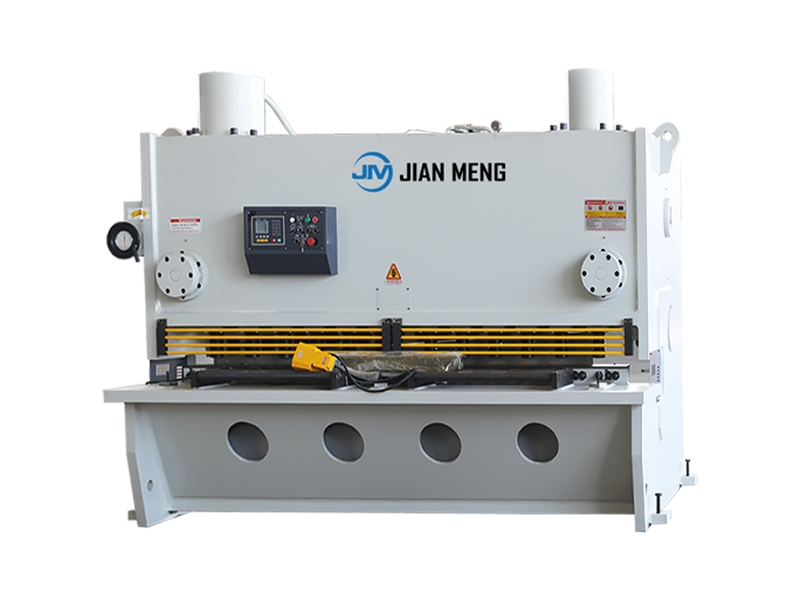

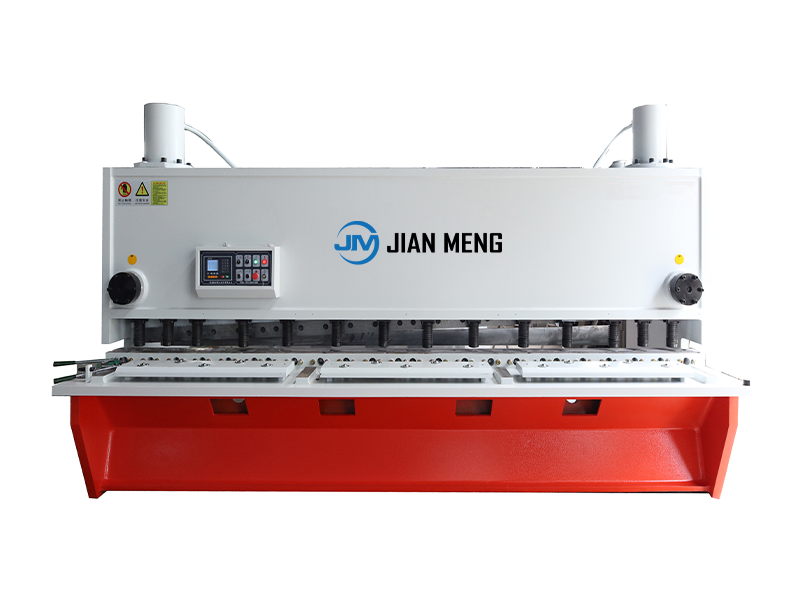

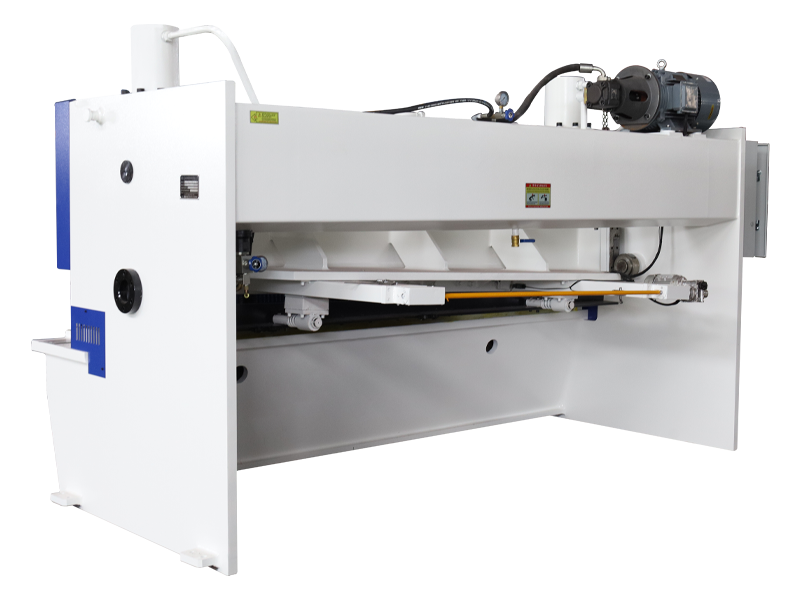

La machine de cisaillage à guillotine hydraulique Jianmeng QC11K est devenue un choix populaire pour les utilisateurs pour couper la tôle en raison de son dégagement et de son angle réglables de lame.
Lors de la coupe de feuilles d'épaisseur supérieure à 13 millimètres, le cisaillage à guillotine présente de nombreux avantages par rapport à d'autres types de machines de coupe à cisaillage, y compris des réductions de prix et une précision de coupe élevée.
Analyse des contraintes et analyse des éléments finis
Le logiciel CAE SOLIDWORKS peut être utilisé pour analyser la structure statique linéaire, les contraintes et la déformation des cadres des machines de pliage et des machines de coupe laser. Par conséquent, FEA est très utile pour les situations avec des structures complexes, des charges très complexes, la modélisation transitoire et des combinaisons des facteurs ci-dessus.
Système CNC
Système CNC ESTUNE21S
Écran d'affichage hydraulique haute définition
Contrôle des moteurs ordinaires et des convertisseurs de fréquence
Positionnement intelligent en axe X
Programmation en plusieurs étapes, 40 programmes, chacun avec 25 étapes
Fonction de relais de temps intégrée
Commutation de fonction en un clic
Fonction de positionnement unilatérale
Sauvegarde et restauration des paramètres en un clic
Chinois et anglais
Système métrique
Groupe de vannes hydrauliques
Cette machine adopte le groupe de vanne hydraulique de marque.
En raison de sa fonction de protection contre la surcharge de pression d'huile, les fuites d'huile et le blocage de la vanne se produisent rarement.
La surveillance en temps réel de la pression d'huile assure un flux d'huile en douceur et un fonctionnement stable de l'équipement.

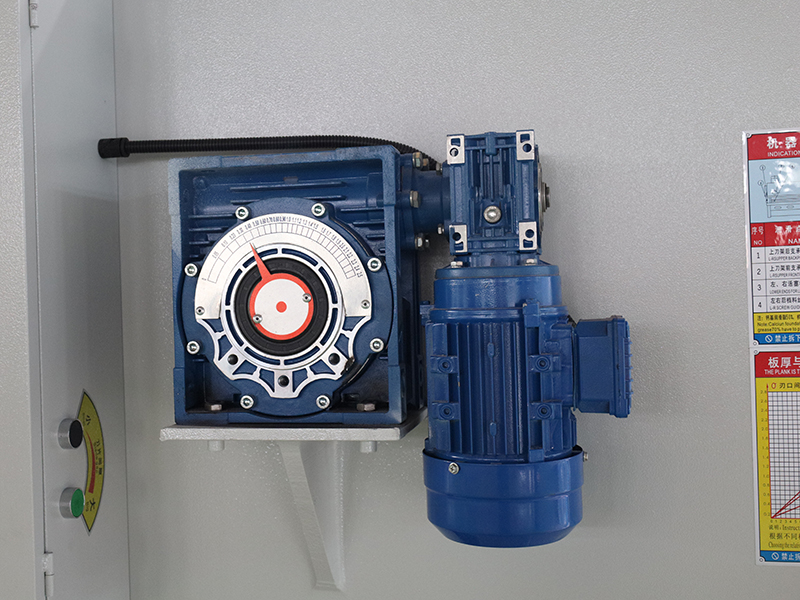

Réglage automatique de l'angle
Dispositif électrique de réglage de l'angle de coupe, pas besoin de réglage manuel, ajuste automatiquement l'angle de coupe en fonction de l'épaisseur de la feuille.

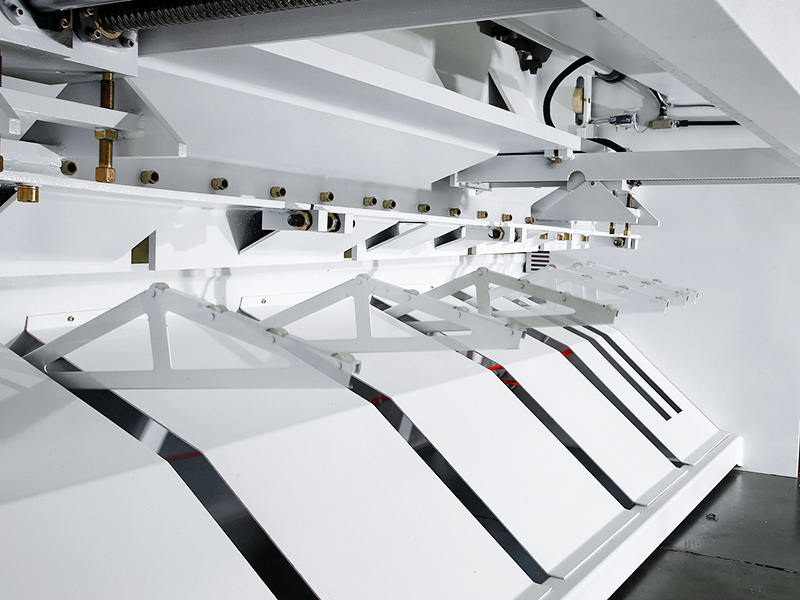

Gauge arrière
L'un des facteurs importants de la capacité de cisaillement est la conception et la stabilité du matériau de bouchon arrière.
La coupe de haute qualité ne peut être réalisée qu'avec d'excellents produits, une stabilité et un recul précis.
Le mouvement du système d'arrêt arrière de la vis à bille à grande vitesse est également soutenu par des guides linéaires, ce qui aide l'arrêt arrière à atteindre une durée de vie plus longue, une sensibilité plus élevée et une résistance accrue à toute collision.

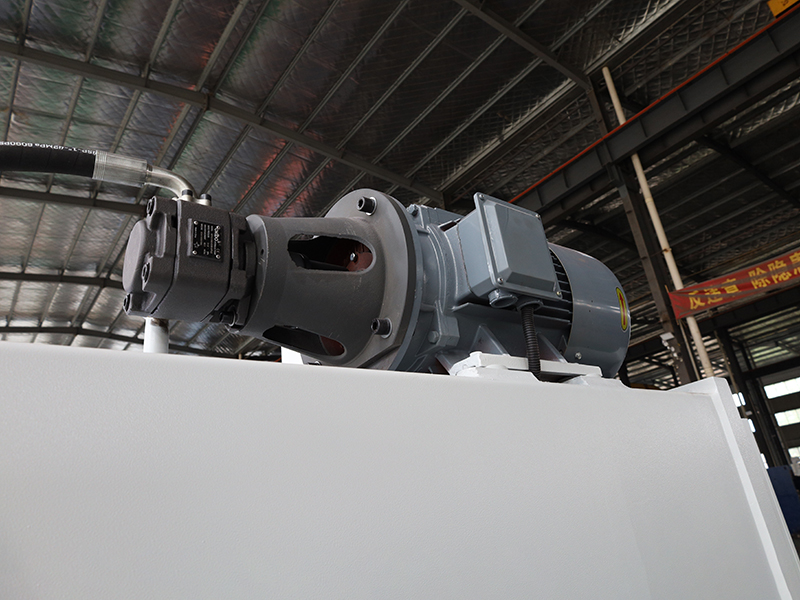

Moteur principal
L'utilisation de moteurs de marque augmente la durée de vie de la machine et la maintient en fonctionnement dans un environnement à faible bruit.
Le niveau de puissance et la taille d'installation du moteur sont conformes aux normes IEC, ce qui le rend très facile à utiliser et à entretenir.
Nous avons la possibilité de personnaliser la puissance et la tension de la machine pour répondre aux exigences de tension spécifiques de l'emplacement du client.
Spécifications techniques
| Épaisseur de coupe | Largeur de coupe | Temps d'accident vasculaire cérébral | Voyage du matériel arrière | Puissance du moteur principal | Angle de cisaillement | Dimensions extérieures | Poids | |
| Unité | mm | mm | min-1 | mm | kW | ° | mm | t |
| 6×2500 | 6 | 2500 | 12 | 20-600 | 7.5 | 30′-2° | 3300×1580×2010 | 5 |
| 6×3200 | 6 | 3200 | 10 | 20-600 | 7.5 | 30′-2° | 4000×1680×2010 | 6.4 |
| 6×4000 | 6 | 4000 | 9 | 20-600 | 11 | 30′-2° | 4810×1730×2075 | 8.1 |
| 8×2500 | 8 | 2500 | 11 | 20-600 | 11 | 30′-2° | 3300×1600×4810 | 5.6 |
| 8×3200 | 8 | 3200 | 10 | 20-600 | 11 | 30′-2° | 3880×1630×2010 | 6.8 |
| 8×4000 | 8 | 4000 | 8 | 20-600 | 15 | 30′-2° | 4810×1800×2125 | 9.8 |
| 10×3200 | 10 | 3200 | 8 | 20-600 | 15 | 30′-2° | 3975×1800×2205 | 8.9 |
| 12×2500 | 12 | 2500 | 8 | 20-800 | 15 | 30′-2°30′ | 3275×1825×2180 | 8 |
| 12×3200 | 12 | 3200 | 7 | 20-800 | 15 | 30′-2°30′ | 3975×1860×2295 | 9.5 |
| 12×4000 | 12 | 4000 | 7 | 20-800 | 22 | 30′-2°30′ | 4880×2100×2460 | 14 |
| 16×2500 | 16 | 2500 | 7 | 20-800 | 22 | 30′-2°30′ | 3315×1950×2345 | 10.9 |
| 16×3200 | 16 | 3200 | 6 | 20-800 | 22 | 30′-2°30′ | 4015×2000×2350 | 13.4 |
| 20×2500 | 20 | 2500 | 6 | 20-800 | 30 | 30′-2°30′ | 3435×2220×2470 | 15.3 |
| 20×3200 | 20 | 3200 | 5 | 20-800 | 30 | 30′-2°30′ | 4235×2220×2470 | 18 |
| 25×3200 | 25 | 3200 | 5 | 20-800 | 45 | 30′-3° | 4715×2380×2965 | 24 |
| 25×4000 | 25 | 4000 | 4 | 20-800 | 45 | 30′-3° | 5110×2590×3200 | 31 |
| 25×6000 | 25 | 6000 | 5 | 20-1000 | 37*2 | 30′-3° | 7515×2965×3740 | 55.5 |
| 30×2500 | 30 | 2500 | 4 | 20-1000 | 55 | 30′-3°30′ | 3755×2500×3000 | 27 |
