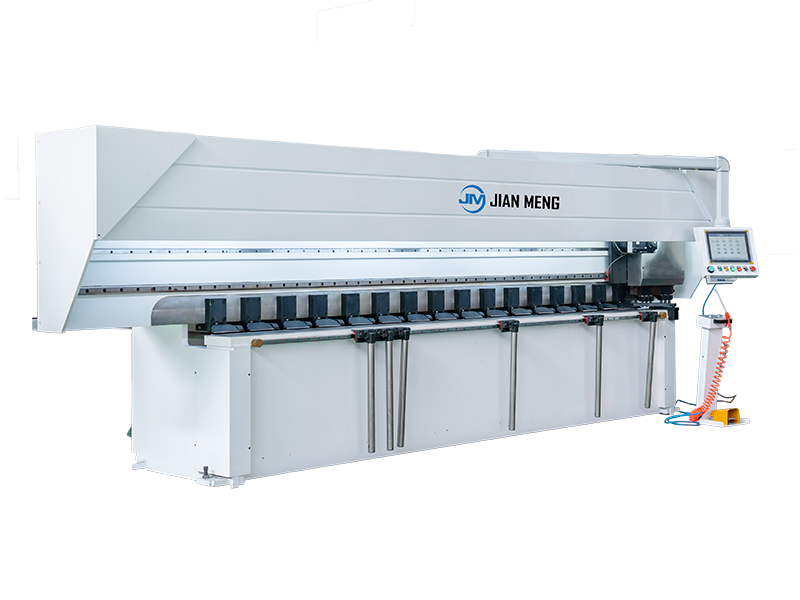

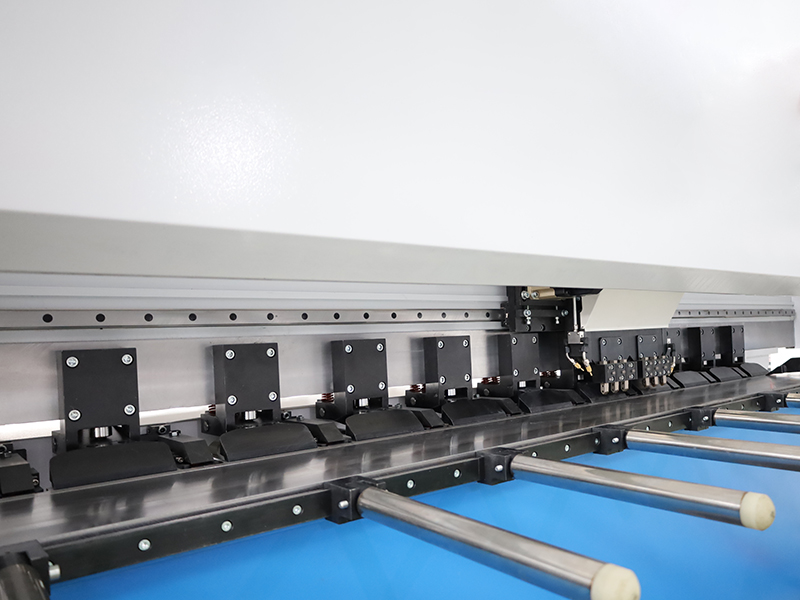

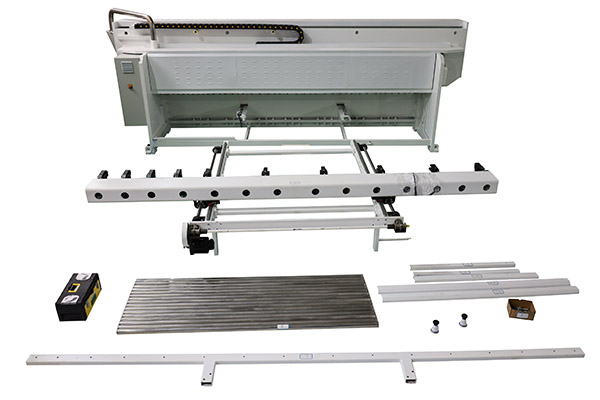

Structure verticale

La machine de coupe verticale en V adopte une structure de cadre et une table de travail en acier structurel à faible alliage et haute résistance. Le film de fond intégré est formé en une seule fois et peut être traité sur la plaque miroir sans laisser de marques; La machine entière est trempée dans un four électrique pour éliminer la tension de soudage, et est serrée et formée en une seule fois à travers un centre d'usinage CNC importé pour s'assurer que chaque surface d'installation est parallèle et perpendiculaire; Le traitement de sablage assure la qualité du revêtement; Pendant le fonctionnement, le porte-couteau reste stationnaire et la planche est entraînée pour se déplacer par l'alimentation. La profondeur et la distance de la rainure sont contrôlées avec précision, ce qui garantit une excellente rigidité globale, durabilité et stabilité.

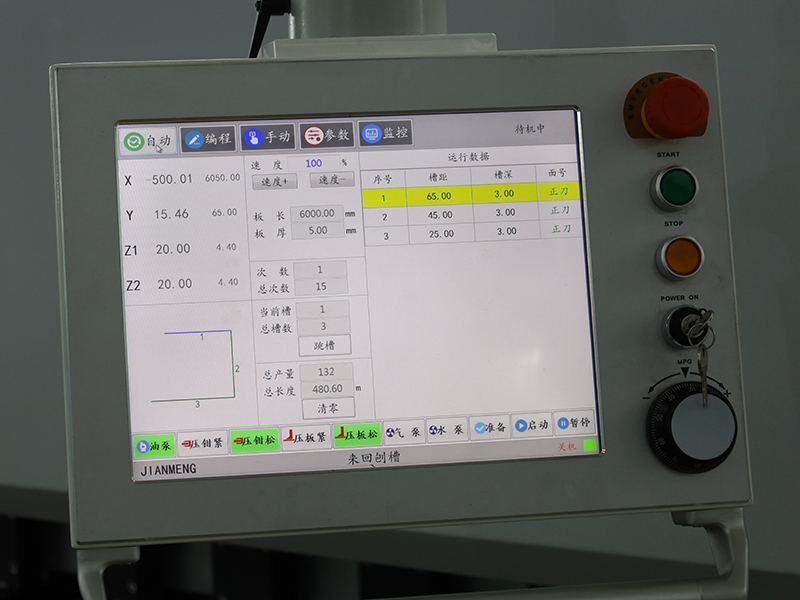

Système CNC

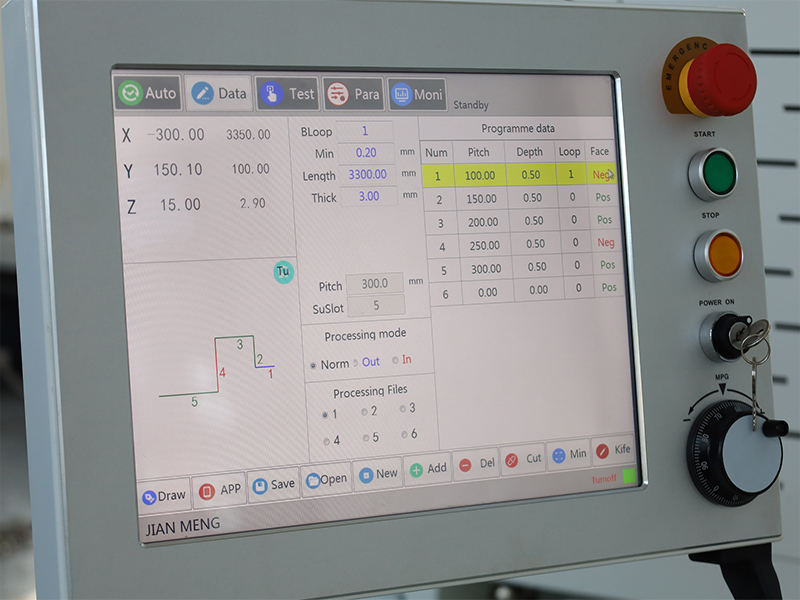

La machine de rainure verticale en V est équipée d'un système CNC intelligent qui peut calculer automatiquement l'espacement de rainure en fonction de la taille et des exigences de diamètre intérieur et extérieur de la tôle, permettant un positionnement précis; La programmation en boucle en un clic réduit le temps de programmation de 80 % ; édition graphique visuelle, support du dessin à la main et conception d'importation; Simulation en temps réel de l'effet de pliage, évitant les erreurs d'entrée, réduisant le gaspillage de matériaux et réalisant une production efficace et stable.

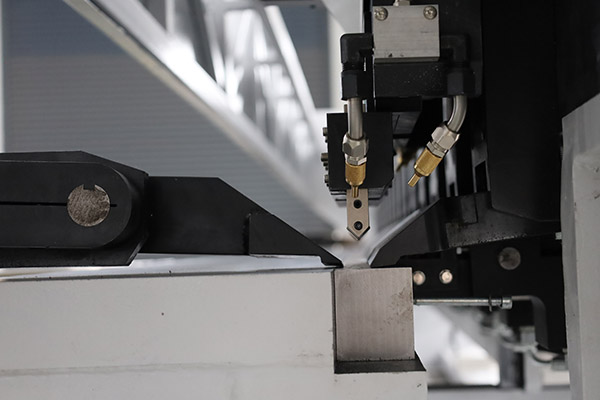

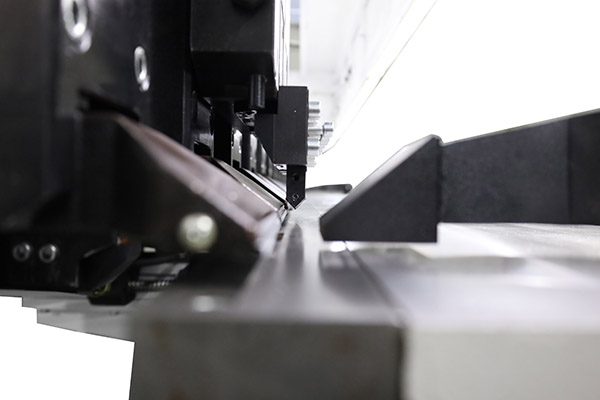

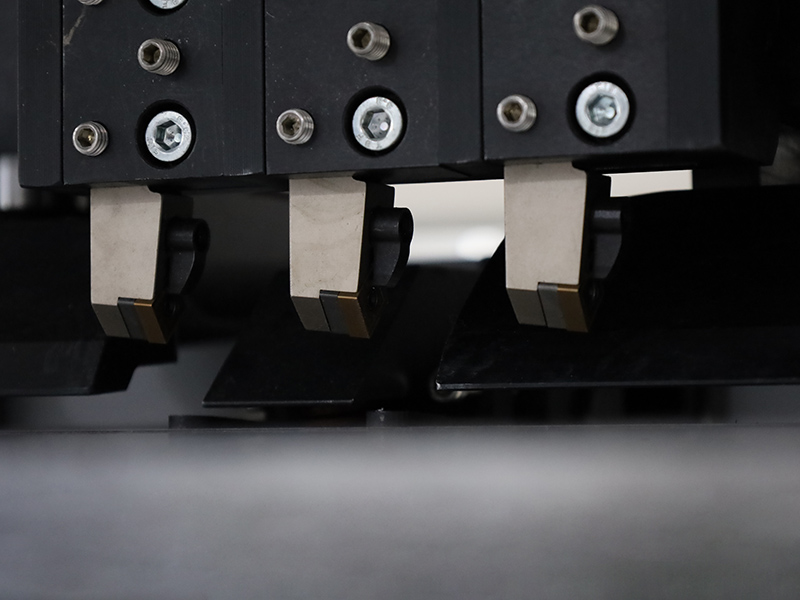

Porte lame en alliage

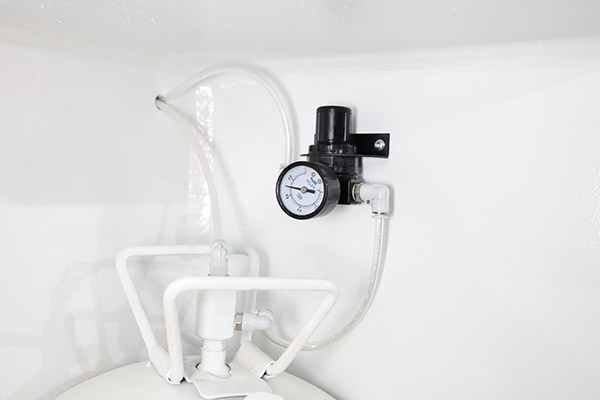

La machine de découpe verticale en V adopte un porte-outils intégré et un système auto-lubrifiant entièrement automatique. Le porte-outils se déplace en haut et en bas de manière synchrone pour la lubrification, réduisant efficacement la perte de frottement et prolongeant la durée de vie; Conception unique de distribution de trois lames, répartissant uniformement la quantité de coupe, réduisant la déformation de la pièce à travailler; Dispositif de micro refroidissement facultatif peut encore prolonger la durée de vie de l'outil et réduire les coûts de production; L'interface universelle de serrage d'outils soutient l'échange d'outils en acier blanc et d'outils en alliage, répondant à divers besoins de traitement et aidant à une production haute précision, efficace et stable.

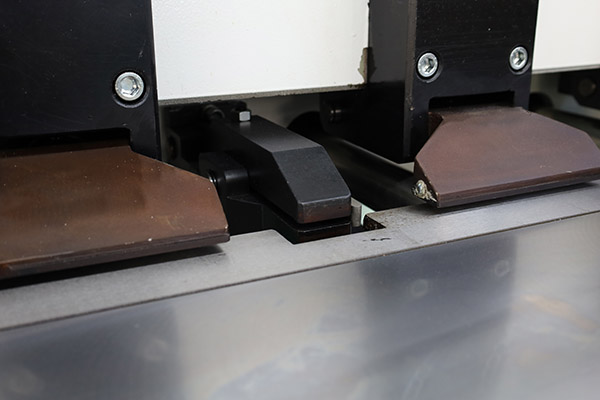

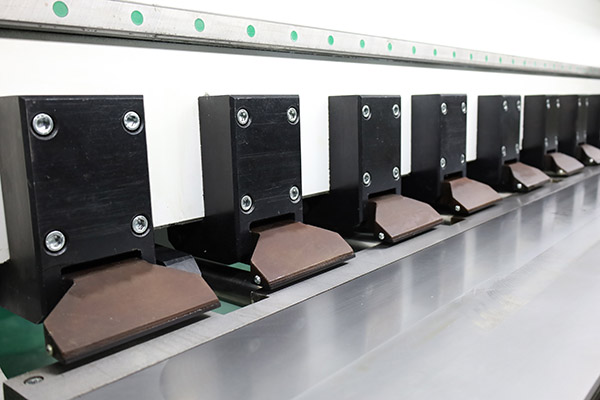

Surface du banc de travail

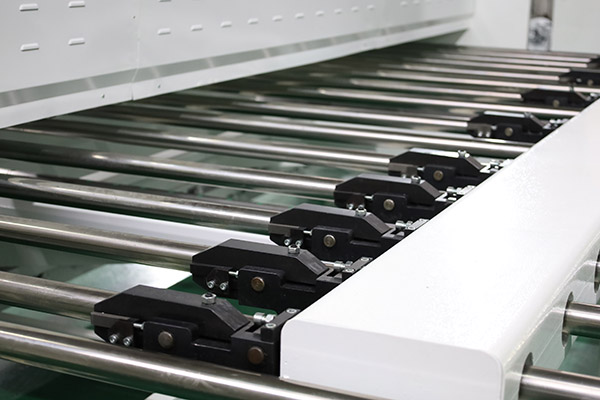

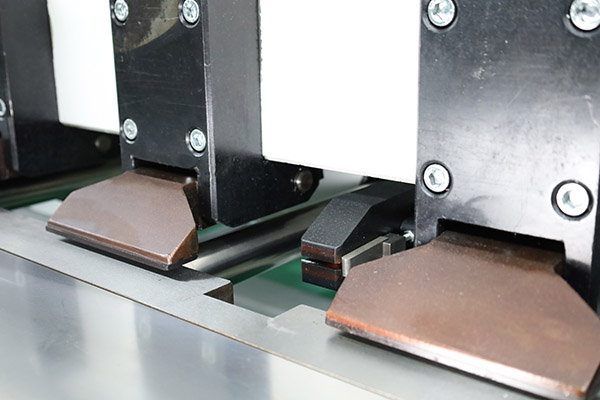

La machine à rainure verticale adopte une table de travail en acier à outils au carbone. Après l'éteinte à haute fréquence, la dureté atteint 55-60HRC, beaucoup plus élevée que l'acier inoxydable, empêchant efficacement les rayures et la déformation, assurant que la planéité de la table de travail est ≤± 0,03mm, améliorant la précision de la rainure en V et prolongant la durée de vie de l'équipement. Équipé de pieds à pression dense et système hydraulique, la force de serrage est stable et fiable.

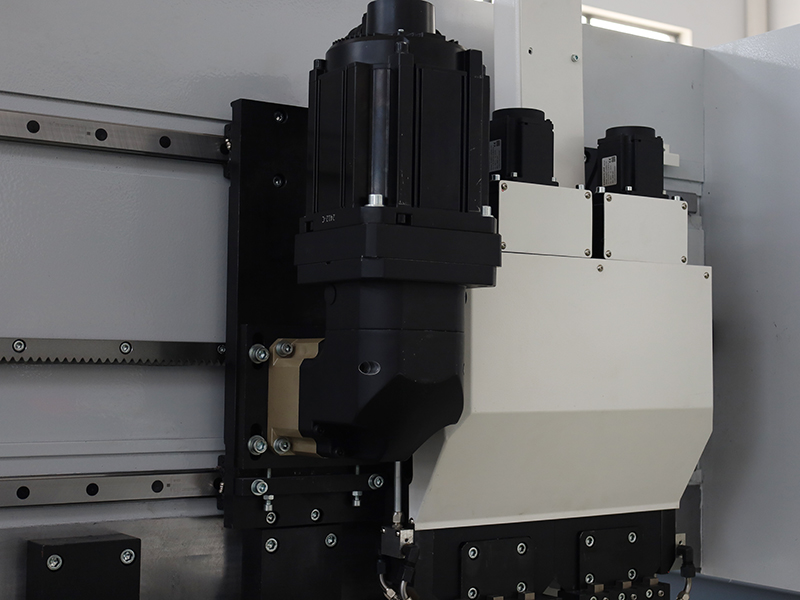

Transmission de haute précision

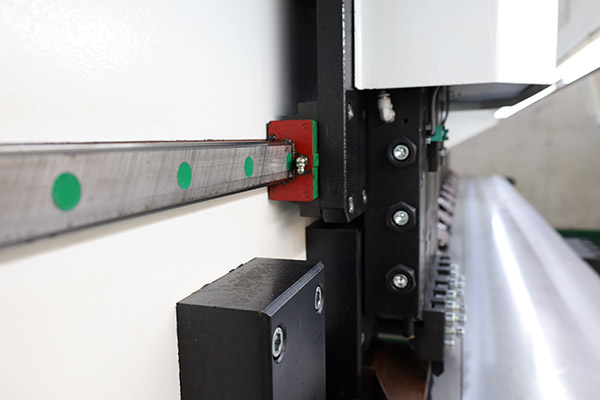

La machine de coupe verticale en V est équipée d'un servomoteur complet et d'une boîte de vitesses planétaire, qui fournit un couple élevé, une haute précision, une faible consommation d'énergie et une réponse rapide; La transmission à faisceau transversal adopte une structure de rail de guide double de broyage d'engrenages hélicoïdales et de crémaillères hélicoïdales de haute précision, avec régulation stable et efficace de la vitesse de fréquence variable, réalisant une alimentation à puce à grande vitesse et un traitement stable, et répondant à divers besoins de traitement, améliorant considérablement l'efficacité de la production.
