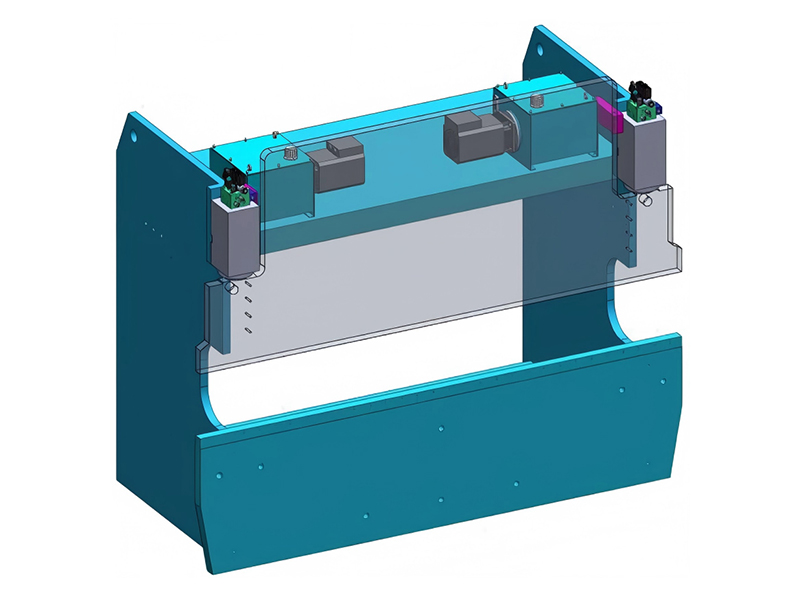

Analyse des contraintes et analyse des éléments finis

Le système hybride électrique à double servo-huile (adapté à notre machine de pliage CNC hybride à huile électrique) contrôle les mouvements rapides vers le bas, le pliage et le retour de Y1 et Y2 à travers un ensemble de servomoteurs et de pompes à gauche et à droite. L'action est rapide et stable, et la vitesse de réponse dépasse largement celle du contrôle proportionnel de la vanne. Dans le même temps, le système a les caractéristiques de faible bruit et d'efficacité élevée.

Système CNC

Sans aucun doute, le contrôleur est le cerveau de toute la machine.

Nous proposons plusieurs marques de contrôleurs : Laimore, Delem, ESA et Cybelec

Ces contrôleurs sont importés respectivement des Pays-Bas, de l'Italie et de la Suisse.

Cet algorithme optimise le cycle de pliage, réduit le temps de mise en place des étapes de travail et améliore l'efficacité globale du processus de pliage, en particulier dans les scénarios de traitement par lots.

En outre, le système peut également prendre en charge l'édition de graphiques 2D et 3D.

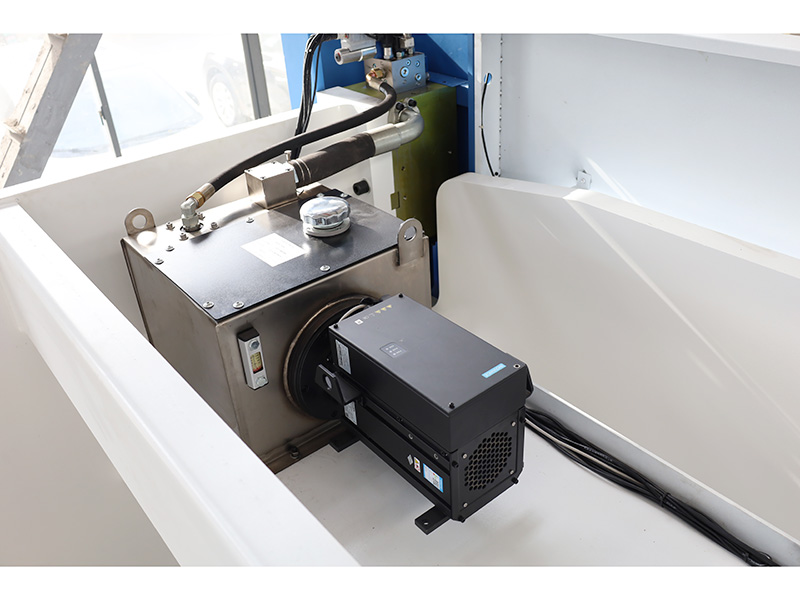

Système hydraulique

Le système de commande hydraulique adopte une conception servo et synchrone électro-hydraulique, avec un très petit espacement entre les cylindres hydrauliques.

Il a une forte capacité de charge anti-excentrique, une synchronisation de haute précision, un rapport de densité de puissance professionnelle et un faible coût.

La pression du système hydraulique peut être réglée en fonction de besoins pratiques spécifiques pour répondre aux exigences de force de pliage.

Le système hydraulique de Jianmeng est équipé d'un système de filtration pour améliorer la pureté de l'huile hydraulique et réduire le taux de défaillance.

Pinces rapides

La matrice supérieure dispose d'une fonction de serrage rapide de précision pour un changement facile de matrice, augmentant l'efficacité de production.

Deux matrices en V ont une conception simple pour un changement facile d'outillage, offrant une dureté, une ténacité et une résistance à l'usure élevées.

L'outil de pliage subit un traitement thermique uniforme pour une longue durée de vie et une haute précision, réduisant les étapes de correction et les coûts de traitement. Les moules traités thermiquement offrent une plus grande durabilité que les moules standard.

Gauge arrière

Afin d'assurer la précision du mouvement de l'axe X, nous utilisons des vis à billes importées et des guides linéaires doubles au lieu des vis traditionnelles, améliorant ainsi la précision et la cohérence du processus de fabrication.

Nous avons installé un mécanisme de poulie synchrone commandé par un servomoteur pour le bloc arrière, au lieu d'un moteur pas à pas.

Cette mise à niveau a amélioré notre contrôle opérationnel et notre précision.

Couronnement

Notre système auto-conçu calcule les valeurs de compensation en fonction de la déformation globale du curseur et de la table de travail, reliant en douceur la courbe de déformation du corps du lit à la courbe de compensation, assurant une excellente droiture et une consistance angulaire du produit.

Punçons et matrices

Le choix des poinçons et matrices de frein de presse appropriés est un aspect crucial à considérer avant de passer votre commande. La bonne combinaison de poinçon et de matrice est essentielle pour obtenir la forme de pliage souhaitée. Nous offrons une large gamme d'options d'outillage adaptées aux différentes exigences de pliage de nos clients.
